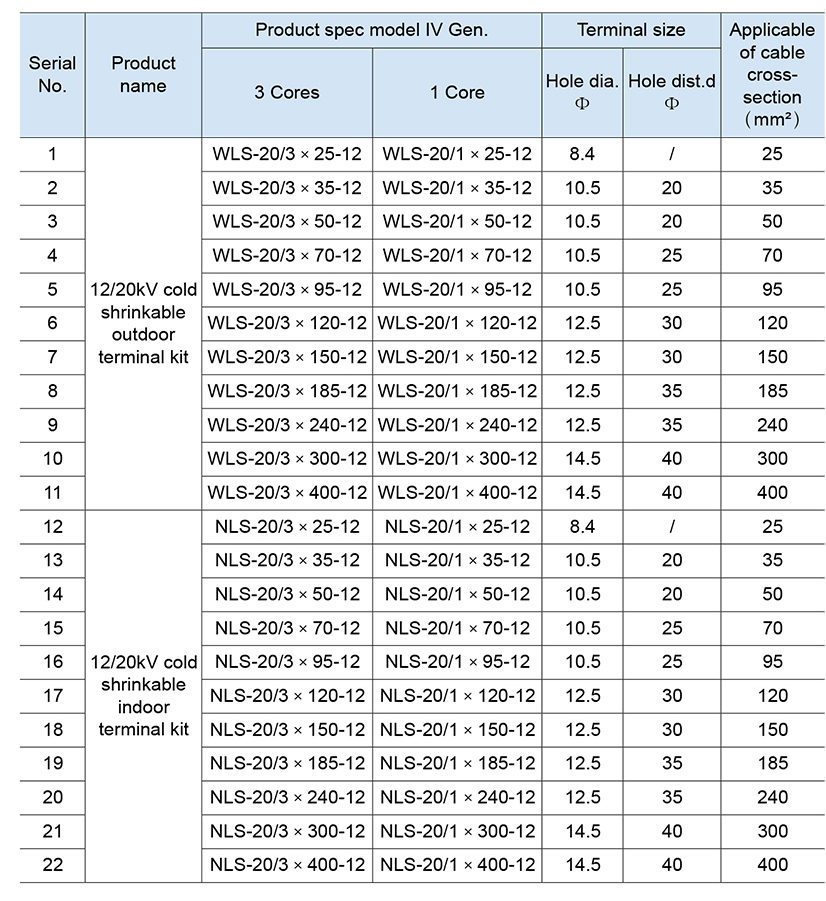

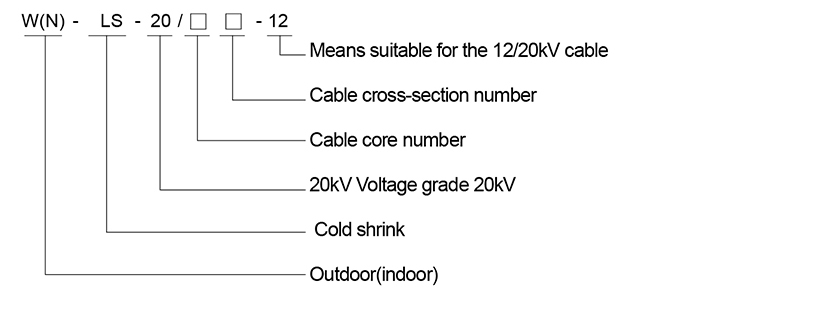

WLS-20/3*50-12
تکنیک شرینک کامل سرد:
بدون آتش سوزی و ابزارهای ویژه، به سادگی فتیله را به آرامی بکشید، به کشش خود منقبض می شود، بنابراین از نزدیک به کابل متصل می شود، هر مشخصات را می توان برای انواع قطر کابل، سازگاری قوی با قطر کابل اعمال کرد.
قابلیت اطمینان عایق:
استفاده از لاستیک سیلیکون مایع برای اطمینان از عایق خوب و کشش بالا.همیشه فشار شعاعی ثابت را روی بدنه کابل پس از نصب، حفظ کنید، بدنه اصلی عایق محصول و واحد کنترل تنش الکتریکی به طور کلی در کارخانه، ظرفیت تخلیه جزئی کم، 'تنفس' با بدنه کابل به طور همزمان.
عملکرد پایدار:
لوله پشتیبانی با استفاده از جوش اولتراسونیک، برای اطمینان از قابلیت اطمینان و پایداری محصولات، کشش دائمی و نرخ تغییر شکل پایین تر، دوره گارانتی محصولات را بهبود می بخشد.
آب بندی قابل اعتماد:
بدنه ترمینال با آستین انگشتی شاخه کوچک کوچک، لوله عایق انقباض سرد و لوله مهر و موم ترمینال جمع شدن سرد هماهنگ می شود.کیت های اتصال میانی با سه لایه فناوری آب بندی ضد آب برای اطمینان از عملکرد عالی رطوبت مهر و موم لوازم جانبی استفاده می شود.
نصب آسان:
نصب ساده، عملیات راحت، تسلط آسان.فاصله برداشت کوتاه است و نیاز به فضای نصب کم است در حالی که پیش تصفیه کابل.روش زمین با استفاده از فنر نیروی ثابت برای تثبیت سرب زمین بدون جوش یا سیم مسی گره خورده و یک انتهای زمین با ترمینال فشرده شده است، نصب راحت تر، ایمن و قابل اعتمادتر است.
استفاده گسترده:
مقاومت در برابر آلودگی، مقاومت در برابر پیری، آبگریز خوب، و مقاومت در برابر خوردگی عالی، مقاومت در برابر سرما و مقاومت در برابر اشعه ماوراء بنفش، برای اطمینان از استفاده طولانی مدت و پایدار از عملکرد.به خصوص برای مناطق با ارتفاع زیاد، سرد، مرطوب، مه نمکی و مناطق با آلودگی شدید مناسب است
پارامترهای عملکرد اصلی مواد لاستیکی سیلیکونی مایع
| شماره سریال. | مورد | ارزش | استاندارد تست | |
| لاستیک سیلیکونی عایق | لاستیک سیلیکونی رسانا | |||
| 1 | سختی JIS A | 5±40 | 5±40 | GB/T531 |
| 2 | مقاومت کششی Mpa | ≥ 6.5 | ≥ 6.5 | GB/T528 |
| 3 | ازدیاد طول در نقطه شکستن ٪ | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | قدرت پارگی N/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | میزان مقاومت | ≥ 5.0×10^14 | ≤ 1.5×10^3 | GB/T1692 |
| 6 | گذردهی (50 مگاهرتز) | 2.8-3.5 | GB/T1693 | |
| 7 | مقدار مماس تلفات دی الکتریک | ≤ 0.01 | GB/T1693 | |
| 8 | ضد ردیابی | ≥ 1A3.5 | GB/T6553 | |
| 9 | قدرت دی الکتریک KV/mm | ≥ 26 | GB/T1695 | |
| 10 | مجموعه کششی | ≤ 10% | ||

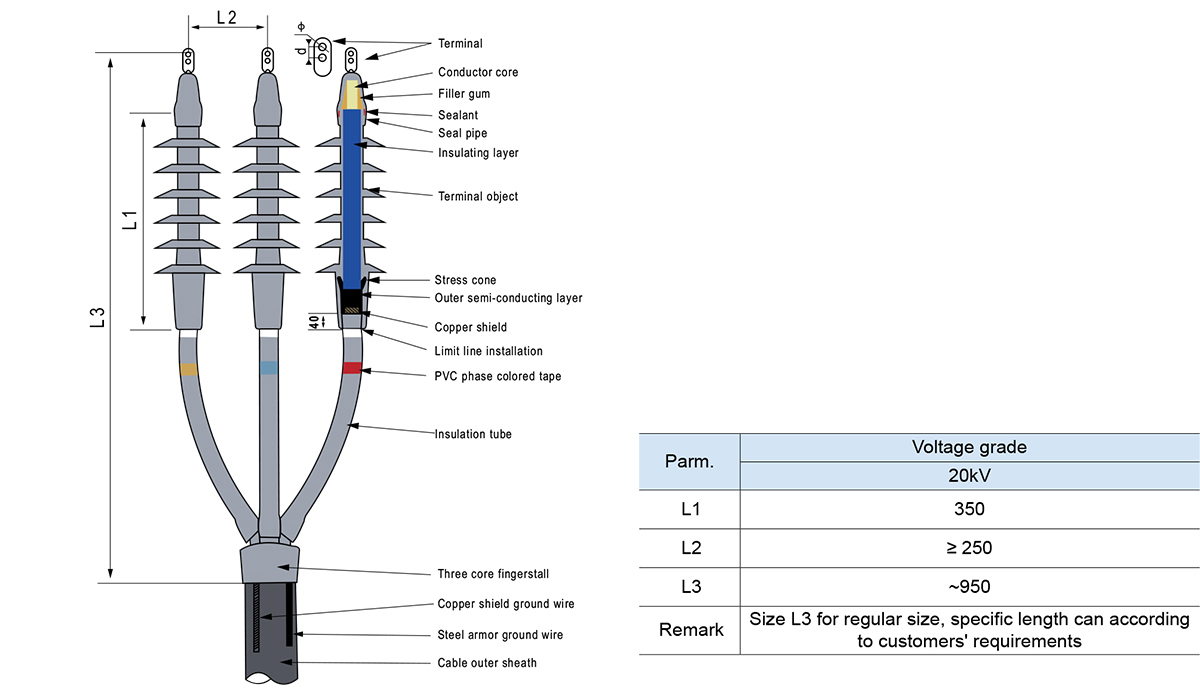

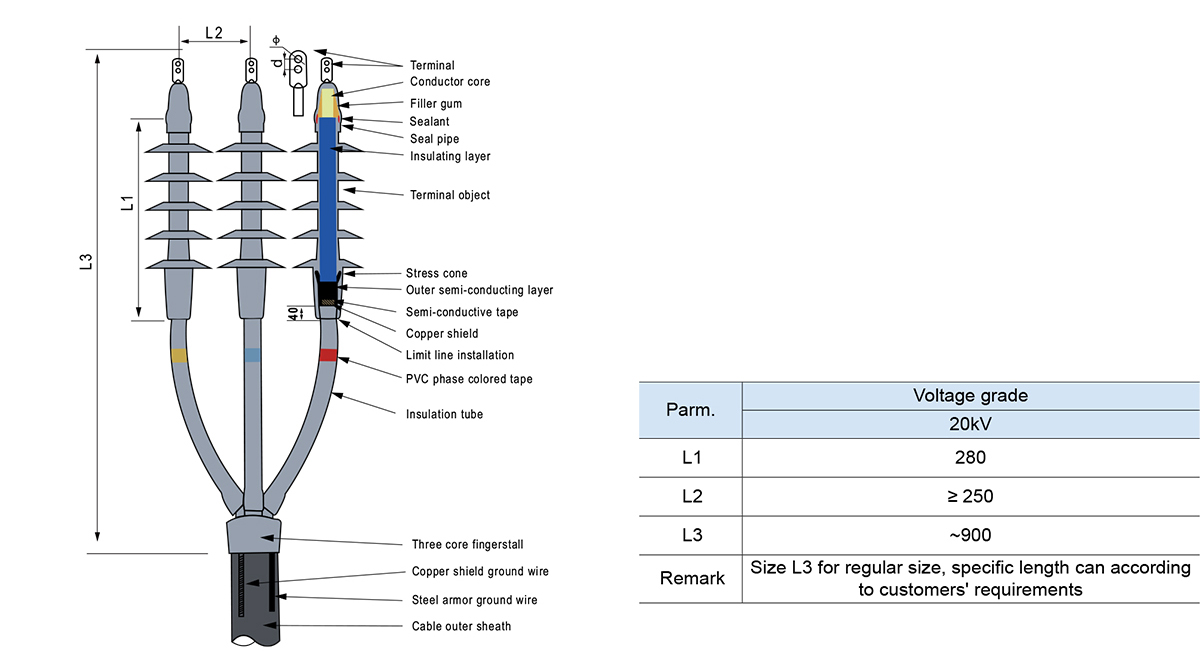

روش کنترل تنش قابل اعتماد برای لوازم جانبی کابل جمع شدگی سرد
| در حال حاضر دو نوع حالت کنترل تنش مانند مخروط تنش و لوله تنش در لوازم جانبی کابل برق 35 کیلو ولت و زیر ولتاژ وجود دارد.استفاده از روش مخروط تنش کاهش غلظت تنش میدان الکتریکی، مطمئن ترین و موثرترین روش از نظر الکتریکی است. مخروط تنش با برش سپر عایق برای پخش، شکل آن را به شکل ترومپت تبدیل می کند، توزیع میدان الکتریکی را بهبود می بخشد، شدت میدان الکتریکی سطح شکست لایه نیمه هادی خارجی را کاهش می دهد، عمر کاری کابل را حفظ می کند.همچنین استفاده از روش کنترل مخروط تنش برای همگن سازی میدان الکتریکی در سیستم ولتاژ 110 کیلوولت یا بالاتر می باشد. اگر روش لوله کنترل تنش را انتخاب کنید، پراکندگی مواد در لوله کنترل تنش زیاد است، معایبی مانند عملکرد محصول پایدار نیست و نیروی نگهدارنده بین لوازم جانبی و عایق کابل و غیره کم است. بنابراین ما قابلیت اطمینان بالا را انتخاب می کنیم. حالت کنترل مخروط تنش |  |
استاندارد برای ارزیابی کابل های جمع شدگی سرد
GB11033 الزامات فنی اولیه ولتاژ نامی نه بیشتر از لوازم جانبی کابل برق 26/35 کیلوولت.
کابل برق عایق IEC60502 و لوازم جانبی آن با ولتاژ نامی 1 کیلوولت تا 30 کیلو ولت.
GB5589 روش تست ارزیاب های کابل.
GB9327 روش تست اتصال فشرده سازی هادی کابل و اتصال مکانیکی.
GB/T14315 مس فشرده، ترمینال آلومینیومی و لوله اتصال برای سیم و کابل هادی.
JB7829 ترمینال نوع حرارتی انقباض پذیر داخلی و خارجی برای کابل های برق با ولتاژ نامی نه بیشتر از 26/35 کیلو ولت.
GB/T12706.4-2002 قسمت چهارم کابل برق عایق شده و لوازم جانبی آن با ولتاژ نامی 1 کیلو ولت تا 30 کیلو ولت: الزامات تست برای لوازم جانبی کابل برق ولتاژ نامی 6 کیلو ولت تا 35 کیلو ولت.
JB/T 10740-2007 کابل برق عایق بندی شده از نوع انقباض پذیر سرد ولتاژ نامی 6 کیلو ولت (Um=7.2KV) تا 35kV (Um=40.5KV).
JB/T 8144-1995 الزامات فنی اولیه برای لوازم جانبی کابل برق با ولتاژ نامی نه بیشتر از 26/35KV.
GB311.1-1997 هماهنگی عایق برای تجهیزات انتقال و تبدیل ولتاژ بالا.
GB/T 311.2-2002 هماهنگی عایق.
استاندارد آزمون پذیرش GB50150-2008 برای تجهیزات الکتریکی مهندسی نصب تجهیزات الکتریکی.
DL/T 620-1997 حفاظت از اضافه ولتاژ و هماهنگی عایق برای تجهیزات الکتریکی AC.
محدوده کاربرد محصول
کاربرد محصولات سری جمع شونده سرد تولیدی ما: ولتاژ نامی 0.6/1 کیلو ولت، بخش اسمی: 10-630 میلی متر مربع تک هسته، دو هسته، سه هسته، چهار هسته و پنج هسته کابل برق عایق بندی شده پلی اتیلن و عایق لاستیکی متقاطع.
ولتاژ نامی 8.7/10KV، 8.7/15KV، مقطع اسمی: 25-630 mm2;
ولتاژ نامی 12/20KV، 18/20KV، مقطع اسمی: 25-400 mm2;
ولتاژ نامی 21/35KV، 26/35KV، مقطع اسمی: 50-500 mm2;
تک هسته ای و سه هسته ای پلی اتیلن شبکه ای عایق شده و
کابل برق با عایق لاستیکی
محیط و شرایط برنامه
سطح آلودگی محیط زیست: سطح IV منطقه آلوده.
ویژگی هایی مانند سطح عایق، ظرفیت حمل جریان، دمای کار طولانی مدت و دمای اتصال کوتاه و غیره همگی الزامات فنی کابل های پشتیبانی را برآورده می کنند.به طور گسترده در صنایع برق، نفت، مواد شیمیایی استفاده می شود
مهندسی، معدن، راه آهن، فولاد و غیره مخصوصاً برای مه نمک، سرمای شدید، رطوبت بالا و گرما و موارد نامطلوب استفاده از شعله باز مناسب است.
