SPD
برنامه:
کانکتور دستگاه حفاظت Surge (SPD) برای محافظت از خطوط سربار ولتاژ کم و تجهیزات برقی در برابر ولتاژ بیش از حد طراحی شده است. این امکان را فراهم می کند که جریان از صاعقه به زمین هدایت شود.

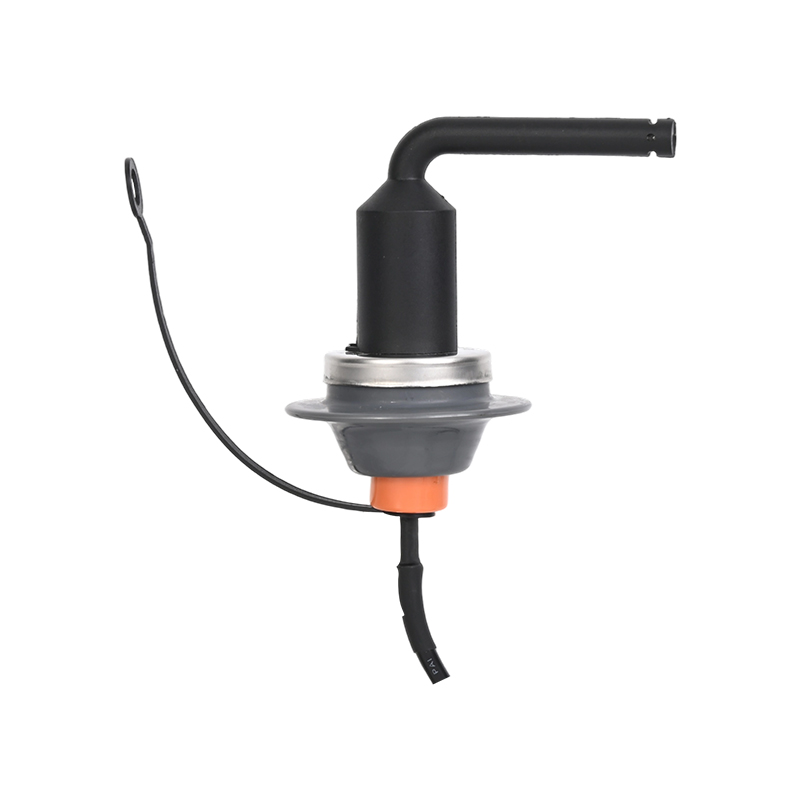

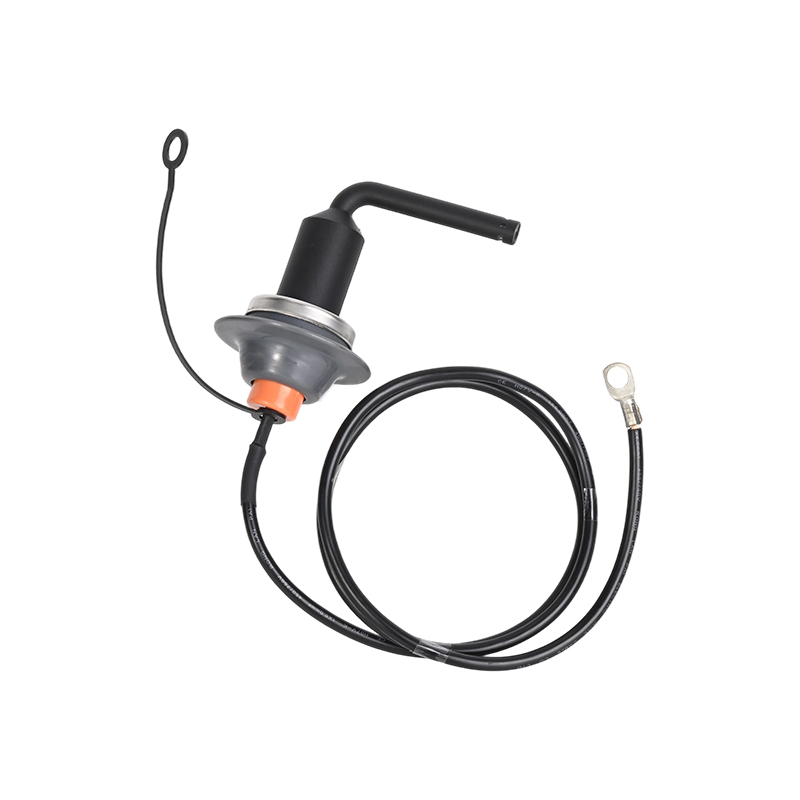

دستگاه حفاظت از افزایش شامل عناصر زیر است:
- یک کانکتور سوراخ کننده عایق (اختیاری).
- قطب ترمینال شکل AL با IPC ارتباط برقرار کنید.
- یک دستگاه حفاظت از افزایش (متا اکسید واریستور (MVO) با TPU) که به قطب ترمینال پیچ خورده است.
-جدا کننده نصب شده بر روی ترمینال پایین دستگاه حفاظت
- یک سیم زمینی متصل به قطع کننده.
-طناب ایمنی که به طور خودکار سیم زمینی را از طریق قطع کننده پس از خرابی دستگاه محافظ افزایش می دهد ..
هنگامی که یک دستگاه محافظ (SPD) با یک ولتاژ گذرا (مانند افزایش رعد و برق) روبرو می شود ، به سرعت امپدانس خود را از حالت با مقاومت بالا به حالت کم مقاومت تغییر می دهد. این عمل جریان افزایش را به زمین منحرف می کند و از این طریق ولتاژ را در خط محافظت شده به یک سطح امن (معروف به ولتاژ باقیمانده) می بندد.
در مقابل ، اگر جریان نشت از طریق SPD تحت ولتاژ شبکه معمولی به طور مداوم افزایش یابد و از 1mA (یا آستانه مشخص دیگر) فراتر رود ، نشان می دهد که SPD ممکن است تخریب شده باشد و نیاز به نظارت یا جایگزینی دارد.
هنگامی که یک خرابی اتصال کوتاه داخلی در یک دستگاه محافظ Surge (SPD) رخ می دهد ، جریان فرکانس قدرت مداوم از شبکه از طریق قطع کننده عبور می کند و گرمای قابل توجهی ایجاد می کند. این گرما مفصل لحیم کاری دمای پایین را در داخل جدا کننده ذوب می کند.
مفصل لحیم کاری ذوب شده چشمه ای از پیش فشرده را منتشر می کند. انرژی مکانیکی بهار سپس به زور نقطه اتصال زمینی را بین SPD و قطع کننده می بیند ، و به طور کامل SPD شکست خورده را از شبکه برق و زمین جدا می کند.
به طور همزمان پس از قطع ارتباط ، پوشش قرمز قطع کننده جدا می شود و با سیم زمینی در زیر گرانش آویزان می شود. این یک نشانه بصری واضح را فراهم می کند ، و به پرسنل تعمیر و نگهداری اجازه می دهد تا SPD معیوب را از فاصله به سرعت شناسایی کرده و سریعاً آن را جایگزین کنند.
توضیحات مشخصه :
دستگاه حفاظت از Surge فقط در خارج استفاده می شود.
- حداکثر ارتفاع استفاده 2000 متر است.
- می توان از آن در دمای عبور از -40 درجه سانتیگراد تا +70 درجه سانتیگراد استفاده کرد.
- فرکانس استفاده 48-62Hz است.
- قطب ترمینال شکل L ، دستگاه حفاظت از افزایش و قطع کننده از مواد UV و مقاوم در برابر شعله ساخته شده است.
- مجهز به سیم زمینی چند رشته ای عایق سیاه 0.5 متر ، 6 میلی متر است.
- مدرک حفاظت IP67 است.
- مطابق با استاندارد IEC 61643-1.
پارامترهای فنی:
- ولتاژ دارای امتیاز | V
| 220 |
- حداکثر ولتاژ عملیاتی مداوم UC
| V
| 280 |
- بسامد | هرتز
| 50 |
جریان تخلیه شده | کاخ
| 10 |
ولتاژ مستقیم بر روی یک دستگیره افزایش با موج 8/20ks ، 5KA | kv
| ≤1.1 |
ولتاژ مستقیم بر روی یک دستگیره با موج 8/20μS ، 10KA | kv
| ≤1.2 |
ولتاژ مستقیم بر روی یک دستگیره افزایش با موج 8/20 میکروس ، 20KA | kv
| 1.5 |
