در مهندسی برق، برای اطمینان از اینکه مدار الکتریکی برای سرویس یا تعمیر و نگهداری کاملاً قطع شده است، از یک قطع کننده، کلید جداکننده یا کلید جداکننده استفاده می شود.آنها فقط برای شکستن مدار استفاده می شوند و اغلب در توزیع برق و پست ها یافت می شوند، جایی که ماشین آلات باید منبع نیروی محرکه خود را برای تنظیم یا تعمیر حذف کنند.جداکننده ها می توانند دستی یا موتوری باشند و ممکن است با یک سوئیچ ارت جفت شوند تا قسمتی که از سیستم جدا شده است برای اطمینان از ایمنی تجهیزات و پرسنل کار بر روی آن به زمین متصل شوند. کلیدهای ایزوله فشار قوی در پست های برق استفاده می شوند. اجازه جداسازی دستگاه هایی مانند کلیدهای مدار، ترانسفورماتورها و خطوط انتقال را برای تعمیر و نگهداری می دهد.جداکننده معمولاً برای کنترل معمولی مدار در نظر گرفته نشده است، بلکه فقط برای ایزوله کردن ایمنی است.بر خلاف کلیدهای بار و قطع کننده های مدار، جداکننده ها فاقد مکانیزمی برای سرکوب قوس الکتریکی هستند، که زمانی رخ می دهد که هادی های حامل جریان های بالا دچار قطع شدن الکتریکی شوند.بنابراین، آنها دستگاه های خارج از بار، با ظرفیت شکست بسیار کم هستند که تنها پس از قطع جریان توسط برخی از دستگاه های کنترل دیگر، در نظر گرفته شده اند که باز شوند.
GW1-12
HAIVOL
خلاصه
کلید قطع برق فشار قوی AC در فضای باز GW1-12(36)/630-20(25) (کلید قطع به اختصار) برای باز و بسته کردن مدار با ولتاژ اما بدون بار 50/60 هرتز، سیستم برق 12(36) کیلوولت استفاده می شود. نوع ضد آلودگی را می توان در منطقه آلودگی جدی استفاده کرد.اتصال سه قطبی، عملکرد همزمان خوب.
شرایط محیطی
ارتفاع: ≤3000 متر؛
دمای محیط: -30℃ ~+40℃;
سرعت باد: ≤35 متر بر ثانیه؛
آلودگی هوا: IV;
شدت زلزله: ≤8 درجه؛
ضخامت یخ: ≤10mm.

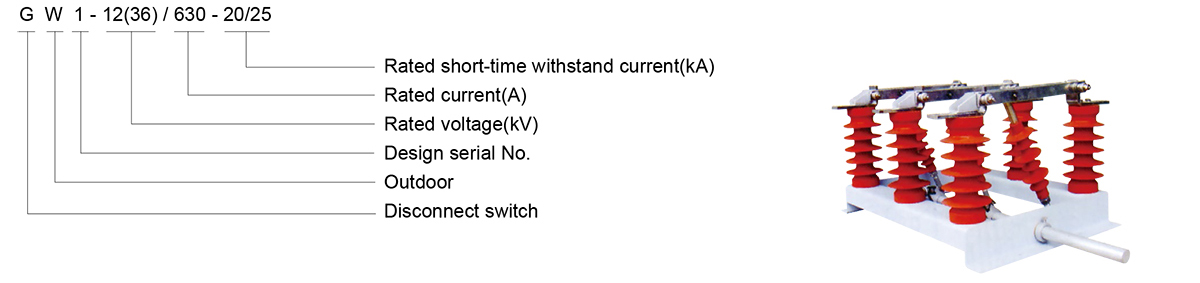

مدل
ویژگی ساختار
این کلید قطع از قاب، عایق عامل، کنتاکتور استاتیک، تیغه، مکانیزم فنر اتصال و غیره تشکیل شده است.
قاب: صفحه زره خمیده جوجه 5 میلی متر، سوراخ هایی روی قاب به عایق پست ثابت وجود دارد.
عایق پست و کارکرد: عایق پست چاقوی فضای باز سری 36 ZS-12 را اتخاذ کنید، بار خمشی مقاومت کوچک 4000 نیوتن است.
کنتاکتور استاتیک: از ورق مسی بنفش ساخته شده و روی مقره پست ثابت می شود.
تیغه: از ورق مسی بنفش مستطیلی ساخته شده است، یک پرس فنر برای تنظیم پرس وجود دارد.
سوئیچ عمودی یا افقی در فضای باز با مکانیزم CS□ نصب شده است.

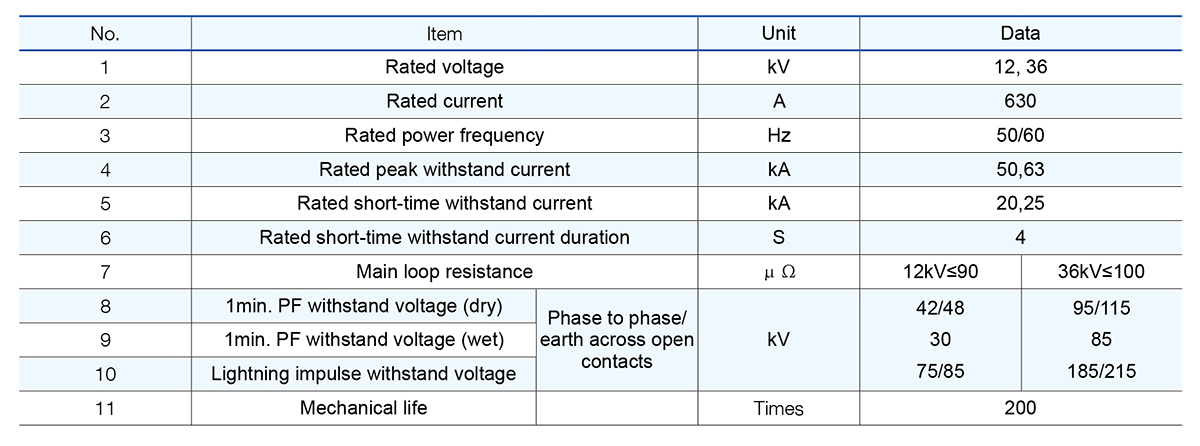

مشخصات فنی

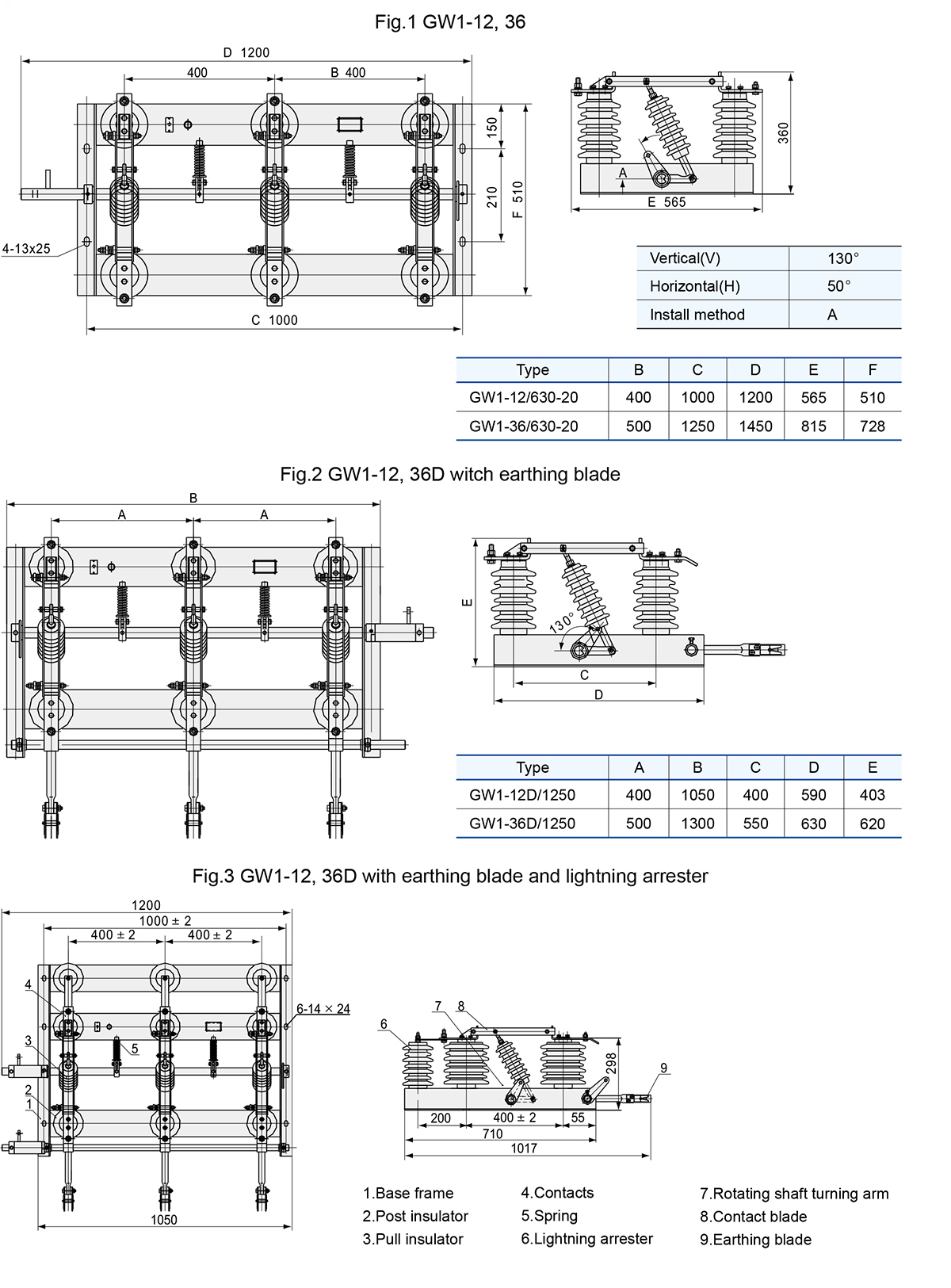

ابعاد طرح
