55-1
مقره ها یک کنترل عایق ویژه هستند که می توانند نقش مهمی در خطوط انتقال هوایی داشته باشند.در سال های اولیه، عایق ها بیشتر برای تیرهای تلگراف استفاده می شد.به آرامی، تعداد زیادی عایق دیسکی شکل در یک سر برج اتصال سیم فشار قوی آویزان شد.برای افزایش فاصله خزش استفاده شد.معمولاً از شیشه یا سرامیک ساخته می شد و به آن عایق می گفتند.مقره ها نباید در اثر تنش های الکترومکانیکی مختلف ناشی از تغییرات محیطی و شرایط بار الکتریکی از کار بیفتند، در غیر این صورت عایق ها تاثیر قابل توجهی نخواهند داشت و به عمر کاربری و کارکرد کل خط آسیب می رساند.
عملکرد اصلی عایق ها دستیابی به عایق الکتریکی و تثبیت مکانیکی است که برای آن الزامات مختلف عملکرد الکتریکی و مکانیکی مشخص شده است.اگر تحت ولتاژ عملیاتی مشخص شده، ولتاژ رعد و برق و اضافه ولتاژ داخلی، بدون خرابی یا فلاش اوور در امتداد سطح.تحت بار مکانیکی بلند مدت و کوتاه مدت مشخص شده، بدون آسیب و آسیب.تحت دستگاه مشخص شده، پس از عملیات طولانی مدت تحت بار الکتریکی و شرایط مختلف محیطی، هیچ خرابی آشکاری رخ نخواهد داد.اتصالات عایق ها تخلیه تاج آشکاری را تحت ولتاژ کاری تولید نمی کنند تا در دریافت رادیو یا تلویزیون تداخل ایجاد نکنند.از آنجایی که عایق ها وسایل پرکاربردی هستند، اتصالات اتصال آنها نیز باید قابل تعویض باشد.علاوه بر این، استانداردهای فنی مقره ها نیز نیازمند شرایط مختلف الکتریکی، مکانیکی، فیزیکی و محیطی برای آزمایش عملکرد و کیفیت عایق ها با توجه به انواع و شرایط مختلف استفاده هستند.
خلاصه
1) جنس: چینی

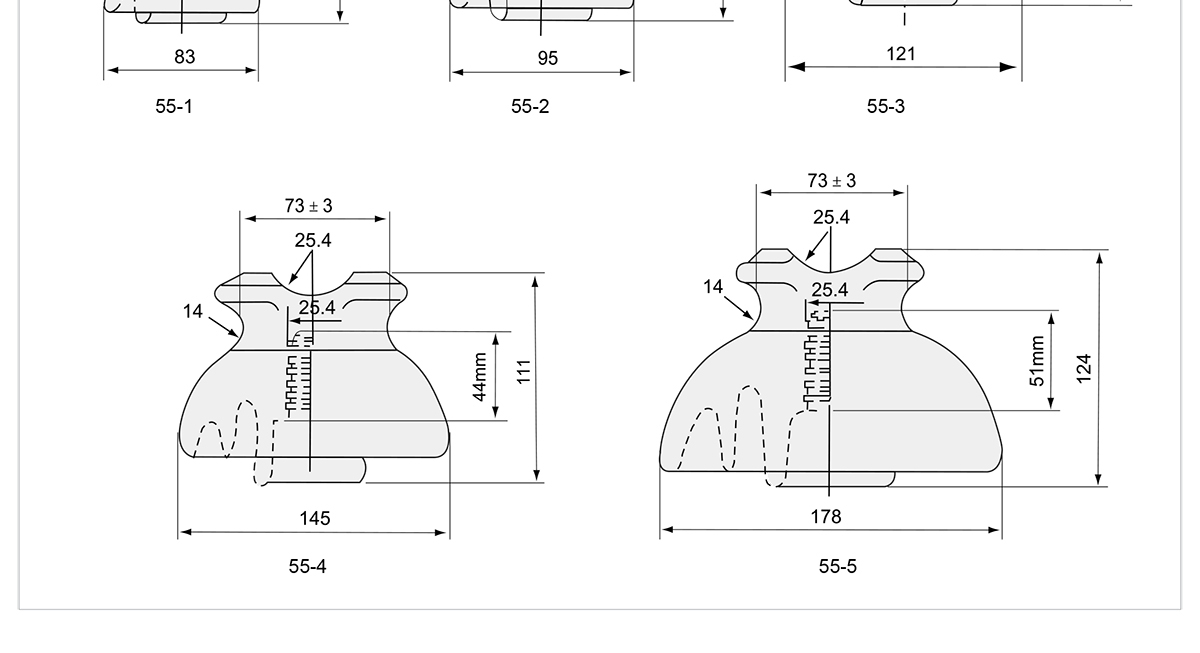

2) کلاس ANSI: 55-1 55-2 55-3 55-4 55-5
3) عایق های نوع پین برای ولتاژ بالا
4) استفاده ایمن
5) طرح های مختلف در دسترس است
6) حمل و نقل سریع و خدمات عالی
7) کیفیت خوب و قیمت مناسب
| کلاس ANSI | 55-1 | 55-2 | 55-3 | 55-4 | 55-5 |
| فاصله خزش (mm) | 102 | 127 | 178 | 229 | 305 |
| فاصله قوس خشک (mm) | 57 | 86 | 114 | 127 | 159 |
| قدرت کانتیور (kN) | 13 | 11 | 11 | 13 | 13 |
| ولتاژ فلاش اوور خشک فرکانس پایین (کیلو ولت) | 35 | 45 | 56 | 65 | 80 |
| ولتاژ فلاش اوور مرطوب فرکانس پایین (کیلو ولت) | 20 | 25 | 30 | 35 | 45 |
| فلاش اوور ضربه بحرانی، Pos (kV) | 50 | 70 | 90 | 105 | 130 |
| فلاش اوور ضربه بحرانی، Neg (KV) | 70 | 85 | 110 | 130 | 150 |
| ولتاژ پنچری فرکانس توان (کیلو ولت) | 50 | 70 | 90 | 95 | 115 |
| تست ولتاژ به زمین (کیلو ولت) | 5 | 5 | 10 | 10 | 15 |
