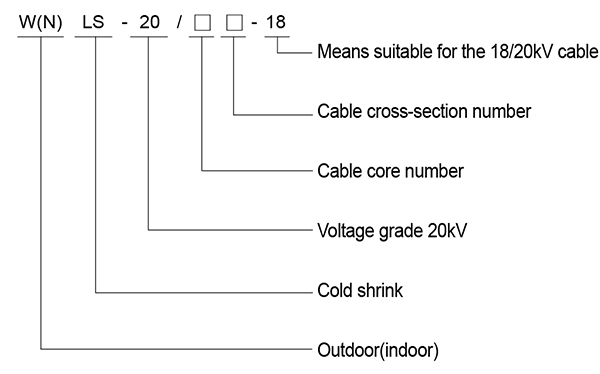

WLS-20/3*50
تکنیک کوچک شدن کامل سرد:
بدون کار آتش و ابزارهای خاص ، به سادگی فتیله را به آرامی بکشید ، به خاصیت ارتجاعی خود اعتماد می کند ، بنابراین به کابل نزدیک می شود ، هر مشخصات می تواند برای انواع قطر کابل ، سازگاری قوی با قطر کابل اعمال شود.
قابلیت اطمینان عایق:
استفاده از لاستیک سیلیکون مایع برای اطمینان از عایق بندی خوب و کشش بالا. همیشه فشار شعاعی ثابت را روی بدنه کابل پس از نصب حفظ کنید ، عایق اصلی محصول و واحد کنترل استرس الکتریکی به عنوان یک کل در کارخانه ، ظرفیت تخلیه جزئی جزئی ، 'تنفس' با بدنه کابل همزمان.
عملکرد پایدار:
پشتیبانی از لوله با استفاده از جوش اولتراسونیک ، برای اطمینان از قابلیت اطمینان و پایداری محصولات ، میزان تغییر شکل دائمی و پایین تر ، بهبود دوره گارانتی محصولات.
آب بندی قابل اعتماد:
هماهنگی بدن ترمینال با آستین انگشت شاخه کوچک ، لوله عایق کوچک کوچک و لوله مهر و موم ترمینال کوچک کوچک. کیت های مشترک میانی با سه لایه فناوری آب بندی ضد آب ، برای اطمینان از عملکرد عالی رطوبت مهر و موم لوازم جانبی اتخاذ می شوند.
آسان برای نصب:
نصب ساده ، عملکرد مناسب ، آسان برای تسلط. فاصله سلب کوتاه است و تقاضای فضای نصب در حالی که پیش تصفیه کابل است ، اندک است. روش زمینی با استفاده از چشمه نیروی ثابت برای رفع سرب زمین بدون جوش یا سیم مسی گره خورده ، و یک انتهای زمین با ترمینال ، نصب راحت تر ، ایمن و قابل اعتماد فشرده شده است.
استفاده گسترده:
مقاومت در برابر آلودگی ، مقاومت در برابر پیری ، آبگریز خوب و مقاومت در برابر خوردگی عالی ، مقاومت در برابر سرما و مقاومت در برابر اشعه ماوراء بنفش ، برای اطمینان از استفاده طولانی مدت و پایدار. مخصوصاً برای ارتفاع زیاد ، سرماخوردگی ، مرطوب ، نمکی و مناطق آلودگی سنگین مناسب است
پارامترهای اصلی عملکرد مواد لاستیکی سیلیکون مایع
| شماره سریال | قسمت | ارزش | معیار آزمون | |
| لاستیک سیلیکونی عایق | لاستیک سیلیکونی رسانا | |||
| 1 | سختی jis a | 40 ± 5 | 40 ± 5 | GB/T531 |
| 2 | قدرت کششی MPA | 6.5 پوند | 6.5 پوند | GB/T528 |
| 3 | کشیدگی در Break ٪ | 650 پوند | 650 پوند | GB/T528 |
| 4 | قدرت پاره شدن n/mm | 30 پوند | 30 پوند | GB/T529 |
| 5 | مقاومت در برابر حجم | ≥ 5.0 × 10^14 | ≤ 1.5 × 10^3 | GB/T1692 |
| 6 | نفوذ (50 مگاهرتز) | 2.8-3.5 | GB/T1693 | |
| 7 | مقدار مماس ضرر دی الکتریک | 0.01 ≤ | GB/T1693 | |
| 8 | ضد ردیابه | ≥ 1A3.5 | GB/T6553 | |
| 9 | مقاومت دی الکتریکی KV/mm | 26 پوند | GB/T1695 | |
| 10 | مجموعه کششی | 10 ≤ 10 ٪ | ||

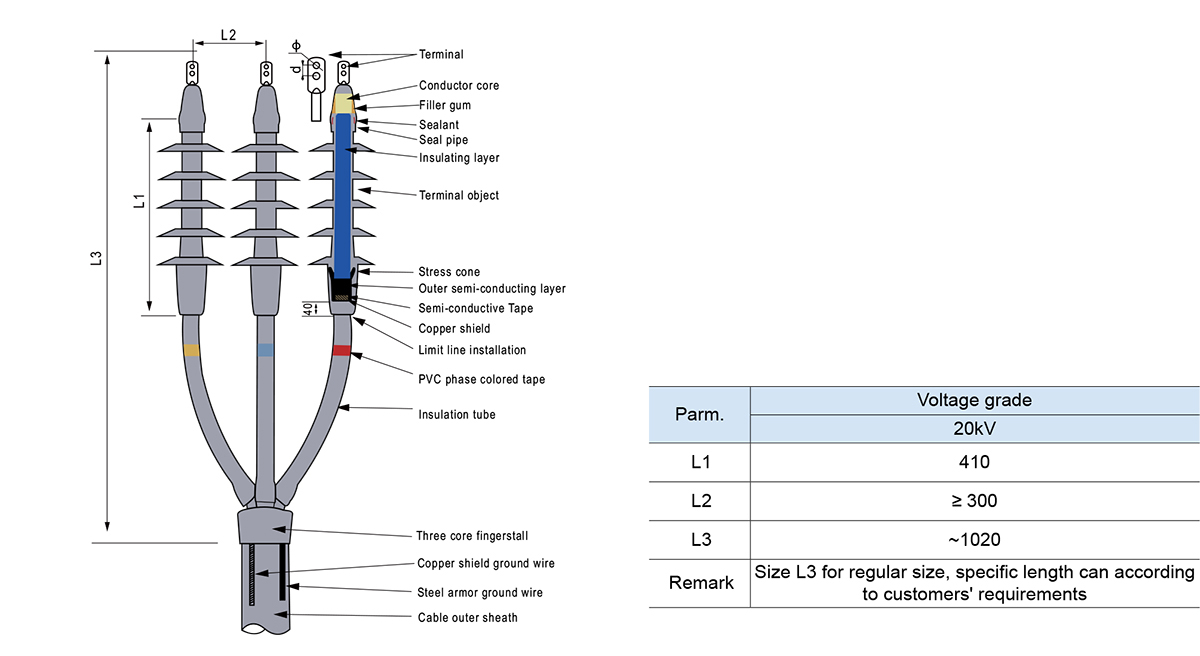

روش کنترل استرس قابل اعتماد برای لوازم جانبی کابل کوچک کوچک
| در حال حاضر ، دو نوع حالت کنترل استرس مانند مخروط استرس و لوله استرس در لوازم جانبی کابل برق 35 کیلو ولت و ولتاژ زیر وجود دارد. با استفاده از روش مخروط استرس ، غلظت استرس میدان الکتریکی را کاهش می دهد ، از نظر الکتریکی قابل اطمینان ترین و مؤثرترین روش است. مخروط استرس با بریدن سپر عایق برای حداکثر ، شکل خود را به یک ترومپت شکل تبدیل می کند و توزیع میدان الکتریکی را بهبود می بخشد ، شدت میدان الکتریکی سطح شکستگی لایه نیمه رسانا بیرونی را کاهش می دهد ، عمر عملیاتی کابل را حفظ می کند. همچنین استفاده از روش کنترل مخروط استرس برای همگن کردن میدان الکتریکی در سیستم 110 کیلو ولت یا ولتاژ بالاتر است. اگر روش لوله کنترل استرس را انتخاب کنید ، پراکندگی مواد از لوله کنترل استرس زیاد است ، مضراتی مانند عملکرد محصول پایدار نیست و نیروی نگهدارنده بین لوازم جانبی و عایق کابل و غیره اندک است. بنابراین ما قابلیت اطمینان بالای حالت کنترل مخروط استرس را انتخاب می کنیم. |  |
استاندارد برای ارزیابی کابل کوچک شدن سرد
GB11033 الزامات اصلی ولتاژ دارای ولتاژ دارای امتیاز بالاتر از لوازم جانبی کابل برق 26/35 کیلو ولت.
کابل برق عایق IEC60502 و لوازم جانبی آن از ولتاژ دارای امتیاز 1 کیلو ولت تا 30 کیلو ولت.
روش آزمایش GB5589 ارزیابی کابل.
GB9327 روش آزمایش فشرده سازی هادی کابل و اتصال مکانیکی.
GB/T14315 مس فشرده سازی ، ترمینال آلومینیوم و لوله اتصال برای هادی های سیم و کابل.
JB7829 ترمینال نوع قابل نفوذ در حرارت داخلی و خارجی برای کابل های برق ولتاژ دارای امتیاز بالاتر از 26/35 کیلو ولت.
GB/T12706.4-2002 قسمت چهارم کابل برق عایق و لوازم جانبی آن از ولتاژ دارای امتیاز 1 کیلو ولت تا 30 کیلو ولت: الزامات آزمایشی برای لوازم جانبی کابل برق ولتاژ دارای رتبه 6 کیلو ولت تا 35 کیلو ولت.
JB/T 10740-2007 کابل برق عایق بندی شده ارزیابی نوع قابل اندازه گیری سرد از ولتاژ دارای امتیاز 6kV (UM = 7.2kV) تا 35kV (UM = 40.5kV).
JB/T 8144-1995 الزامات فنی اساسی برای لوازم جانبی کابل برق ولتاژ دارای امتیاز بالاتر از 26/35kV.
هماهنگی عایق GB311.1-1997 برای تجهیزات انتقال و ولتاژ بالا.
GB/T 311.2-2002 هماهنگی عایق.
GB50150-2008 استاندارد تست پذیرش تجهیزات تجهیزات برق تجهیزات الکتریکی تجهیزات الکتریکی.
DL/T 620-1997 حفاظت از ولتاژ و هماهنگی عایق برای تجهیزات الکتریکی AC.

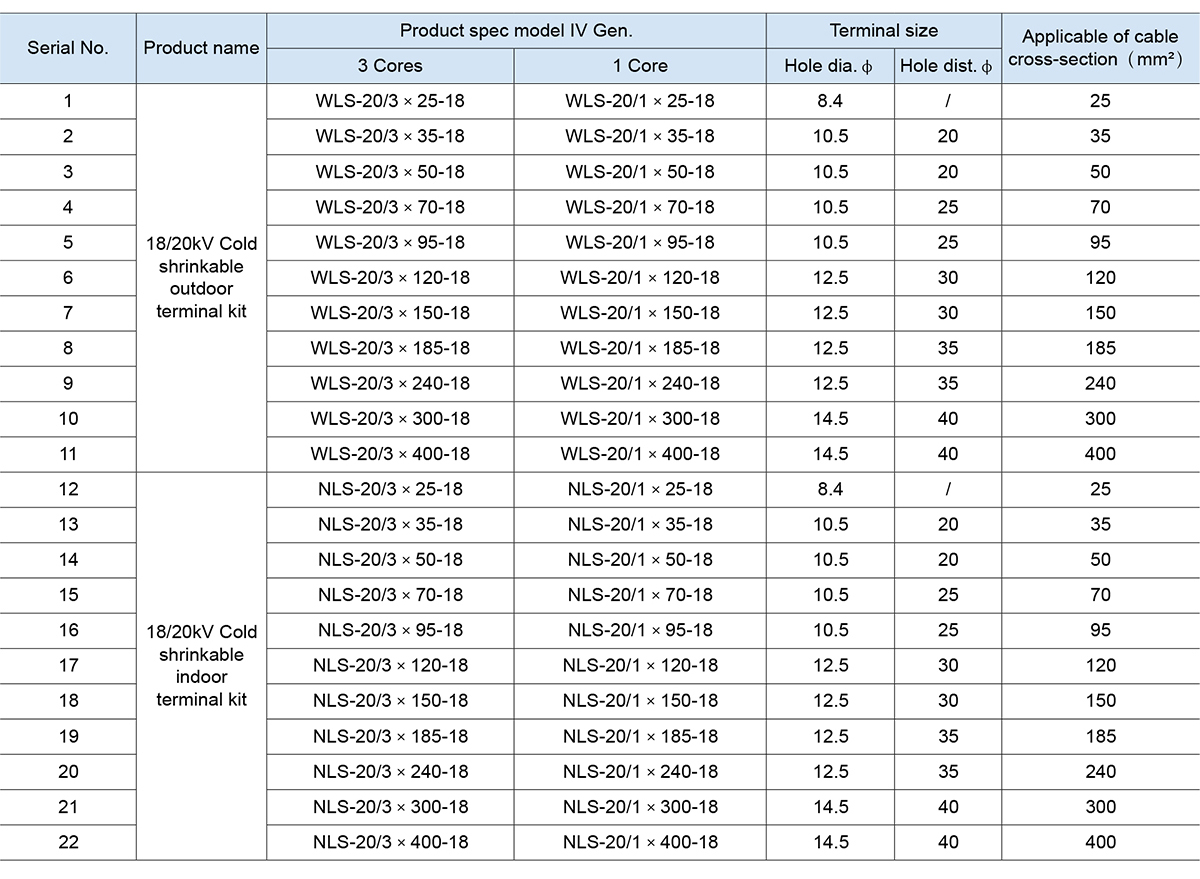

دامنه کاربرد محصول
استفاده از محصولات سری قابل کوچک شدن ماساژ قابل تولید ما: ولتاژ دارای امتیاز 0.6/1 کیلو ولت ، بخش اسمی: 10-630 میلی متر مربع هسته ، دو هسته ، سه هسته ، چهار هسته و پنج هسته کابل برق عایق بندی شده پلی اتیلن متقاطع.
ولتاژ دارای امتیاز 8.7/10kV ، 8.7/15kV ، بخش اسمی: 25-630 mm2 ؛
ولتاژ دارای امتیاز 12/20KV ، 18/20KV ، بخش اسمی: 25-400 mm2 ؛
ولتاژ دارای امتیاز 21/35KV ، 26/35kV ، بخش اسمی: 50-500 mm2 ؛
تک هسته و سه هسته پلی اتیلن متقاطع عایق بندی شده و
کابل برق عایق لاستیکی.
محیط و شرایط کاربردی
سطح آلودگی محیط زیست: منطقه آلوده سطح IV ؛
خواصی مانند سطح عایق ، ظرفیت حامل جریان ، دمای طولانی مدت کار و دمای مدار کوتاه و غیره همه الزامات فنی کابل های پشتیبانی را برآورده می کنند. به طور گسترده ای در صنعت برق ، نفت ، شیمیایی استفاده می شود
مهندسی ، معدن ، راه آهن ، فولاد ، و غیره به ویژه برای مه نمکی ، سرماخوردگی شدید ، گرم مرطوب و مواجهه مناسب و موارد نامطلوب از شعله باز استفاده می شود.
