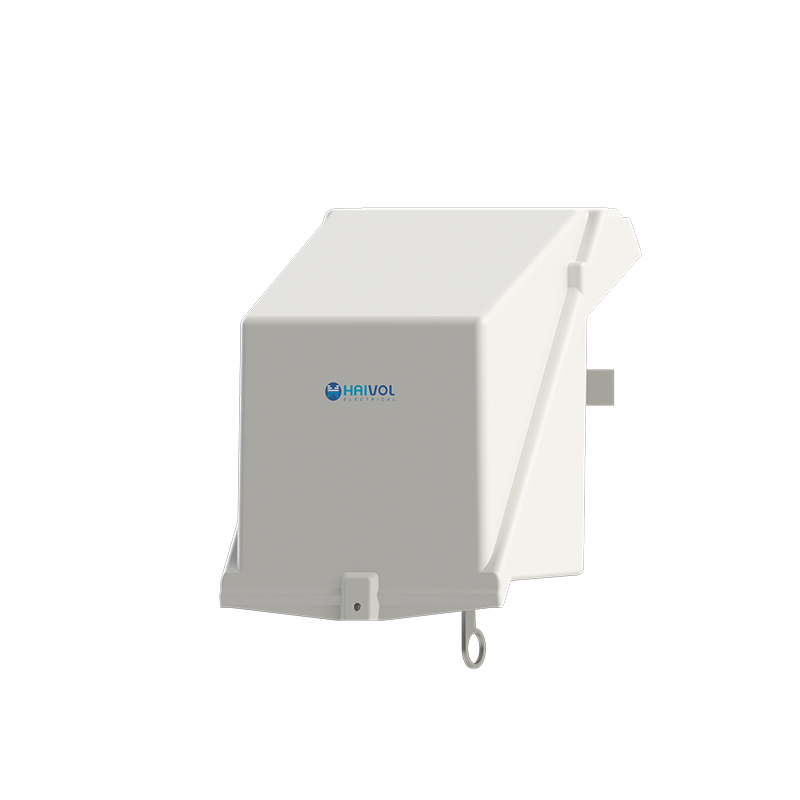

D165T - D265T
این نسل جدیدی از LV Pole Mounted Breaker است که توسط Haivo Electric مطابق با بازار فرانسه ساخته شده است.
این محصول از هوا به عنوان محیط عایق استفاده می کند و ساختار خاموش کننده قوس و شبکه را با چاقو اتخاذ می کند.
علاوه بر این ، این محصول از یک واحد سفر دیجیتال یکپارچه در رابطه با یک نشانگر بار استفاده می کند تا به زمان کار مطابق با استاندارد HN63-S11 و عملکرد اضافه بار تجمعی دست یابد.
کاربران می توانند واحد سفر دیجیتال یکپارچه را در صورت لزوم تنظیم کنند ، با سه امتیاز قدرت در دسترس: 50KVA ، 100KVA و 160KVA.
نشانگر خارجی نشانگر بار در خدمت اهداف دوگانه است: نمایش وضعیت بار و به کاربران اجازه می دهد تا آن را بچرخانند تا زمان سفر تجمعی مورد نیاز را تنظیم کنند. این ویژگی تنظیم اشاره گر ، از تنظیمات غیرقانونی استفاده می کند ، با استفاده از راحتی بیشتر عملیاتی.
کاربران می توانند قفل های قفل را در دسته عملیاتی سطح زمین اعمال کنند تا از کارکنان غیرمجاز تجهیزات جلوگیری کنند و از این طریق امنیت منبع تغذیه را تضمین کنند.

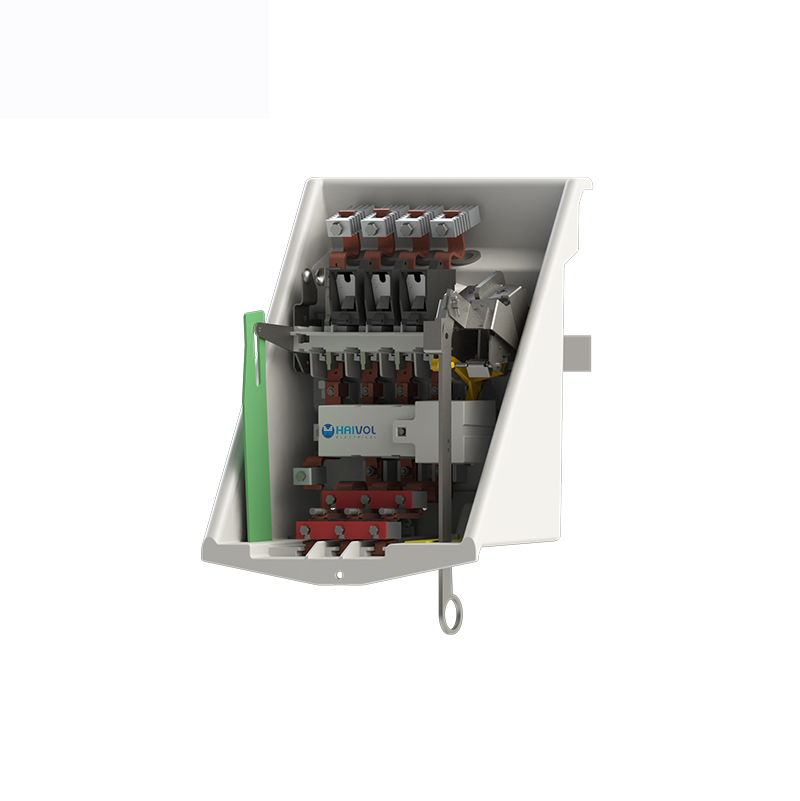

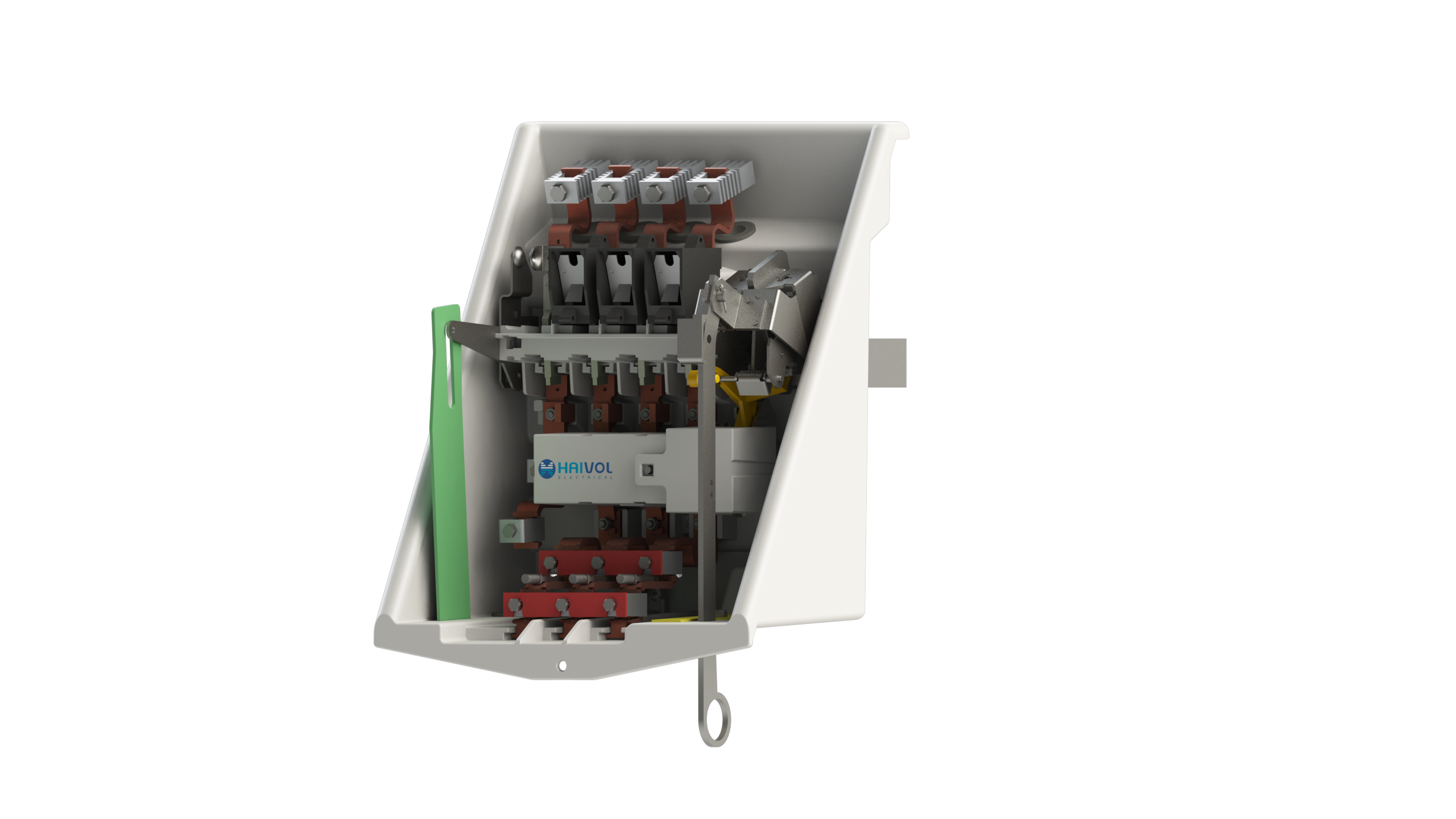

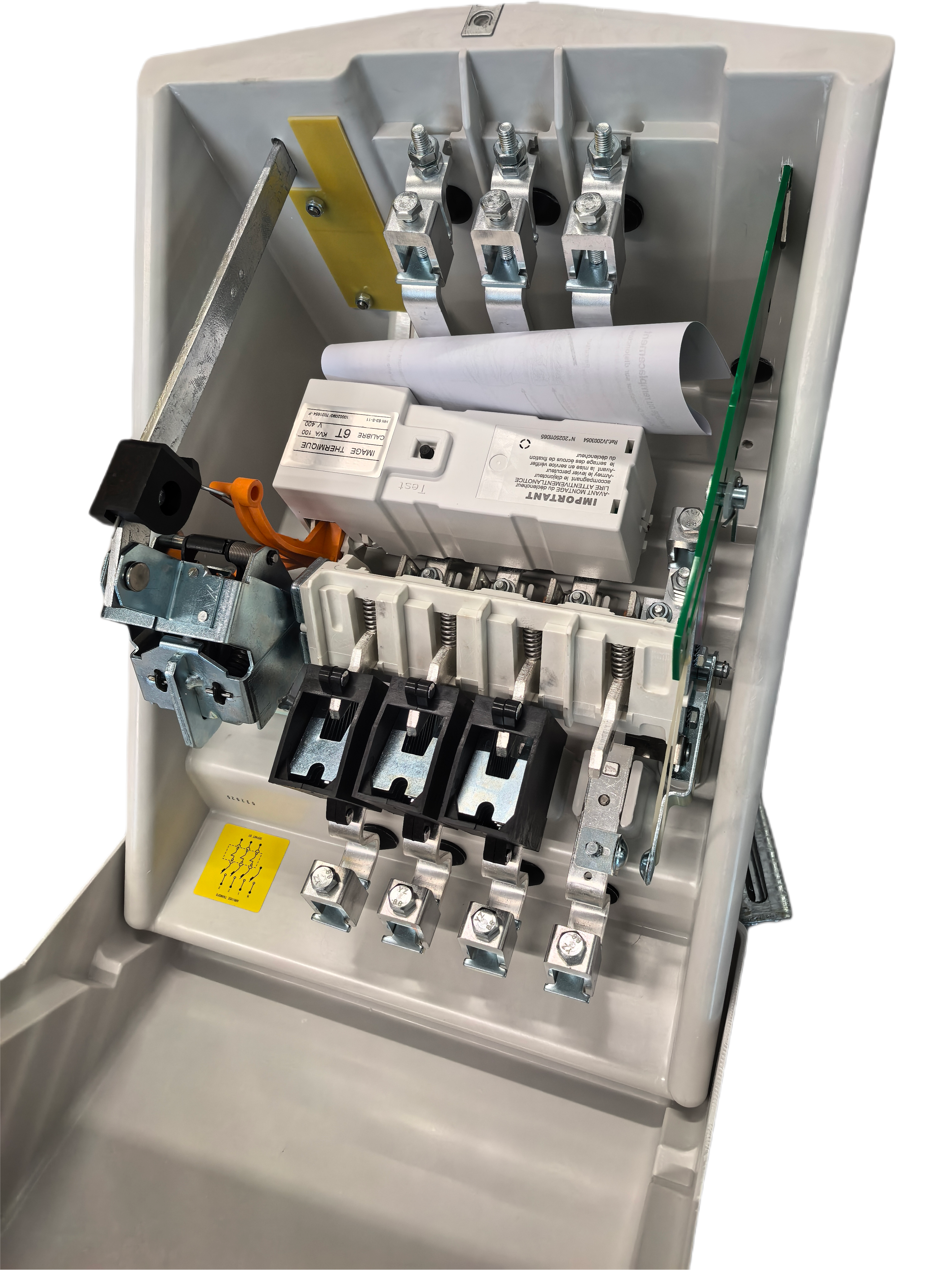

LV Pole Mounted Breaker/Digital Trip واحد
حفاظت و مدیریت ترانسفورماتورهای MV/LV در یک محیط روستایی نیاز به قطع کننده مدار خاص دارد که با اختلاف بار قابل توجهی سازگار است ، بنابراین از بهره برداری کامل از قدرت نصب شده ، حتی در عملکرد نامتوازن اطمینان می دهد.
سند غیر پیمانکاری - دستی N2005985D
| قطع کننده های مدار | ||
| d165t | d265t | |
| مرجع | NH63-S-11 | NH63-S-11 |
| رتبه بندی ولتاژ رتبه فعلی | 440V 165a | 440V 265a |
| قدرت بسته شدن قدرت | 4000a 6800a | 6400a 11700a |
| تعداد قطب ها تعداد خروجی ها | 4 1 خروجی | 4 2 خروجی |
| بخش های کابل | 25/70 میلی متر*2 | 50/150mm*2 |
| ولتاژ خرابی • پالس/زمین • در 50 هرتز • بین قطب ها | 20kV 10kV 4KV | 20kV 10kV 4KV |
| سیستم کنترل | کتابچه راهنمای | کتابچه راهنمای |

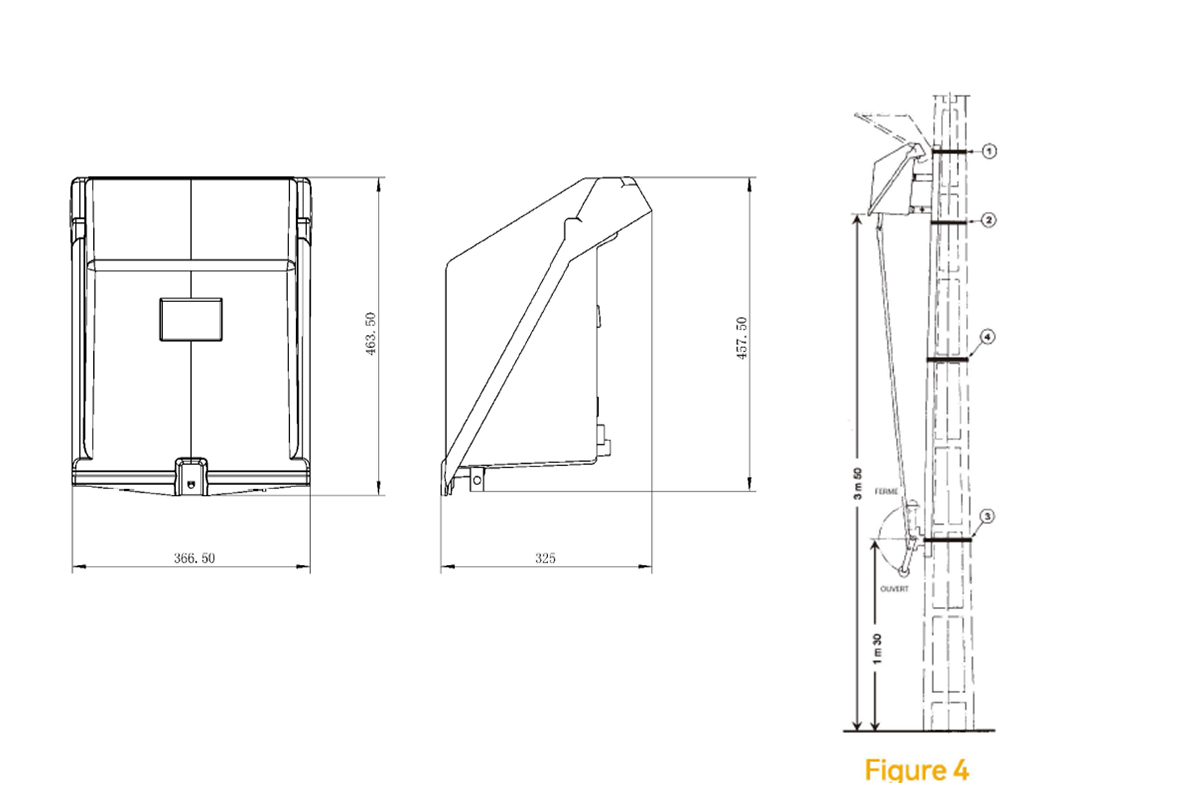

| نصب | در پست | در پست |
| P = 50kva | P = 100kva | زمان سفر | P = 160kva | زمان سفر | |||||||||
| U = 440V | U = 440V | U = 440V | |||||||||||
| i = 72.2a | i = 144.3a | i = 231a | |||||||||||
| توت در هر مرحله (در A) | توت در هر مرحله (در A) | توت در هر مرحله (در A) | |||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | حداقل | حداکثر | 1 | 2 | 3 | حداقل | حداکثر | |
| دما =+20 درجه سانتیگراد | |||||||||||||
| بار اولیه | 48 | 48 | 48 | 96 | 96 | 96 | 155 | 155 | 155 | ||||
| اضافه بار متعادل Triphase | 85 100 160 950 2000 58 58 58 0 | 85 100 160 950 2000 58 58 58 0 | 85 100 160 950 2000 120 160 220 950 | 170 200 320 1900 4000 116 116 116 0 | 170 200 320 1900 4000 116 116 116 0 | 170 200 320 1900 4000 240 320 440 1900 | 1H35 25MN 30S 0.02S 0.02S 1H50 15MN 30S 0.02S | 1H10 6MN 0.2S 0.05S 50MN 7MN 0.2S | 280 320 500 3000 5640 6400 185 185 185 0 | 280 320 500 3000 5640 6400 185 185 185 0 | 280 320 500 3000 5640 6400 400 500 700 3000 | 55mn 26mn 30S 0.02S 0.015S 0.015S 32MN 11MN 30S 0.02S | 1H10 7MN 30S 0.1S 0.025S 0.02S 33MN 4MN 0.1S |
| دما = -25 درجه سانتیگراد | |||||||||||||
| بار اولیه | 76 | 76 | 76 | 152 | 152 | 152 | 240 | 240 | 240 | ||||
| اضافه بار متعادل Triphase | 110 130 190 87 87 87 | 110 130 190 87 87 87 | 110 130 190 130 130 130 | 220 260 380 174 174 174 | 220 260 380 174 174 174 | 220 260 380 260 360 480 | 1H 14MN 30S 2H15 10MN 30S | 44mn 5mn 30mn 6mn | 350 420 600 280 280 280 | 350 420 600 280 280 280 | 350 420 600 420 560 760 | 1H 14MN 30S 2H15 13MN 40S | 45mn 5mn 48mn 5mn40s |
| دما =+50 درجه سانتیگراد | |||||||||||||
| بار اولیه | 25 | 25 | 25 | 50 | 50 | 50 | 80 | 80 | 80 | ||||
| اضافه بار متعادل Triphase | 70 90 160 48 48 48 | 70 90 160 48 48 48 | 70 90 160 100 130 200 | 140 180 320 96 96 96 | 140 180 320 96 96 96 | 140 180 320 200 260 400 | 1H30 20MN 45S 1H 15MN 30S | 1H07 5MN 1H 7MN | 231 300 500 155 155 155 | 231 300 500 155 155 155 | 231 300 500 320 420 650 | 1H5 17mn 35S 1H 15MN 30S | 1H05 5MN 40S 1H 7MN |
محیط کار

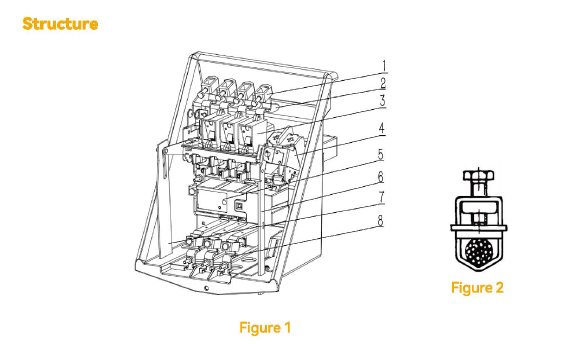

1. گیره سیم کشی
سوراخ سیم کشی
