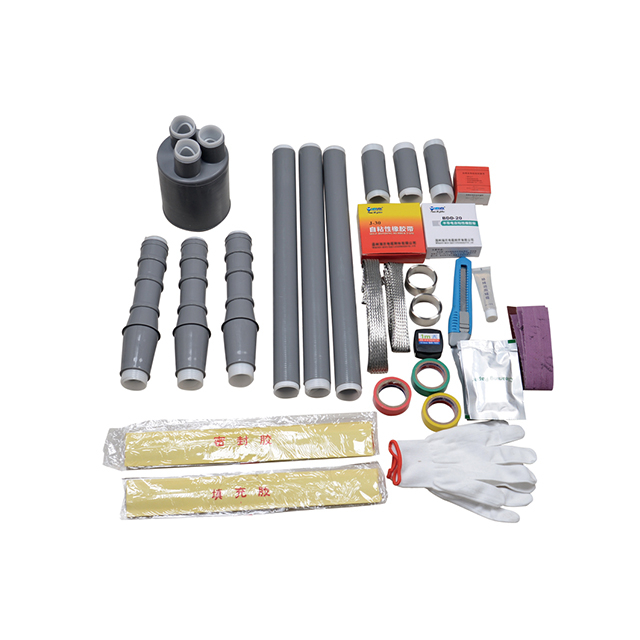

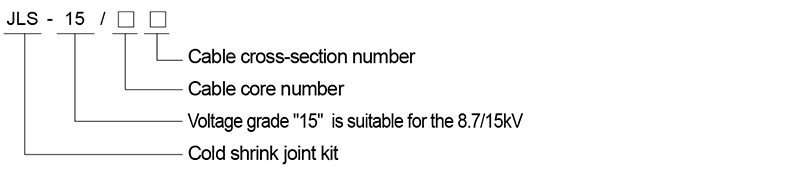

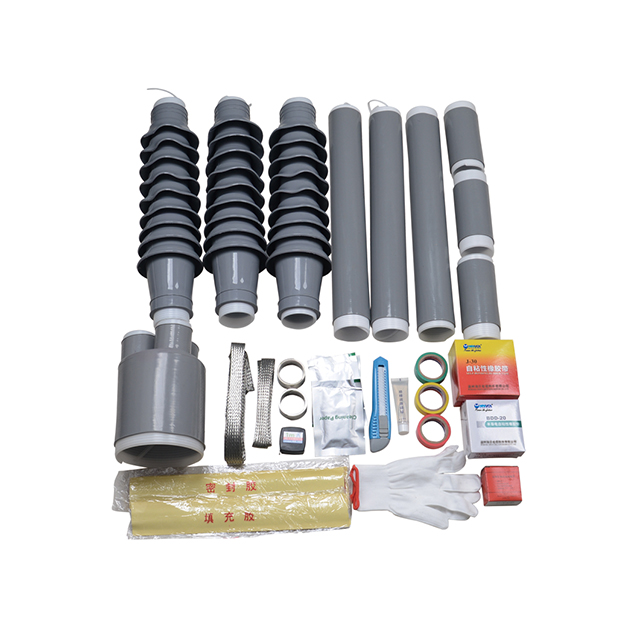

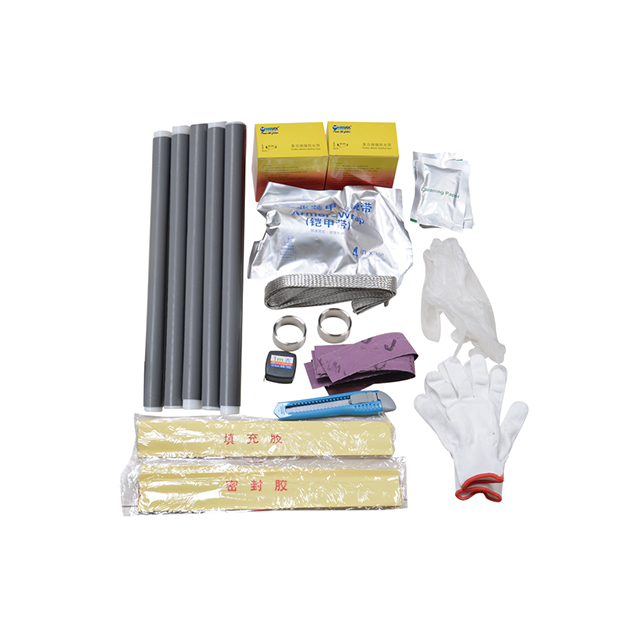

JLS-15/3 * 50
تکنیک کامل سرد شدن سرد:
بدون کار آتش و ابزارهای ویژه، به آرامی بکشید، به آرامی بکشید، به راحتی بر روی کشش خود تکیه می کنید، بنابراین به کابل متصل می شود، هر مشخصات را می توان به انواع قطر کابل، سازگاری قوی با قطر کابل اعمال کرد.
قابلیت اطمینان عایق:
با استفاده از لاستیک سیلیکون مایع برای اطمینان از عایق بندی خوب و انعطاف پذیری بالا. همیشه فشار رادیال ثابت را بر روی بدن کابل پس از نصب نگه دارید، عایق اصلی مواد اصلی محصول و واحد کنترل تنش الکتریکی به طور کلی در کارخانه، ظرفیت تخلیه جزئی کمی، \"تنفس \" با بدن کابل به طور همزمان حفظ می شود.
عملکرد پایدار:
پشتیبانی از لوله با استفاده از جوشکاری اولتراسونیک، برای اطمینان از قابلیت اطمینان و ثبات محصولات، میزان کششی دائمی و پایین تر تغییر شکل، دوره گارانتی محصولات را بهبود می بخشد.
مهر و موم قابل اعتماد:
بدن ترمینال هماهنگ با آستین انگشت کوچک کوچک، لوله های عایق کوچک سرد و لوله مهر و موم سرد سرد سرد؛ کیت های مشترک میان سه لایه تکنولوژی آب بندی ضد آب را اتخاذ می کنند تا اطمینان حاصل شود که عملکرد رطوبت مهر و موم عالی لوازم جانبی را تامین می کند.
آسان برای نصب:
نصب ساده، عملیات راحت، آسان به استاد. فاصله سلب فاصله کوتاه است و تقاضای فضای نصب و راه اندازی کمی در هنگام پیشگیری از کابل است. روش زمینی با استفاده از نیروی ثابت بهار برای رفع سرب زمین بدون جوشکاری یا سیم مسی اتصال، و یک انتهای زمین با ترمینال فشرده شده، نصب راحت تر، ایمن و قابل اعتماد فشرده شده است.
به طور گسترده ای استفاده می شود:
مقاومت آلودگی، مقاومت پیری، هیدروفوب خوب و مقاومت در برابر خوردگی عالی، مقاومت سرد و مقاومت در برابر اشعه ماوراء بنفش، برای اطمینان از استفاده درازمدت و پایدار عملکرد. به خصوص مناسب برای ارتفاع بالا، سرد، مرطوب، مهت نمکی و مناطق آلودگی سنگین
پارامترهای اصلی عملکرد مواد لاستیک سیلیکون مایع
| شماره سریال. | اقلام | مقدار | استاندارد تست | |
| عایق لاستیک سیلیکون | لاستیک سیلیکون هدایت کننده | |||
| 1 | سختی Jis a | 5 ± 5 | 5 ± 5 | GB / T531 |
| 2 | استحکام کششی MPA | ≥ 6.5 | ≥ 6.5 | GB / T528 |
| 3 | ازدیاد طول در نقطه شکستن ٪ | ≥ 650 | ≥ 650 | GB / T528 |
| 4 | پاره شدن قدرت N / mm | ≥ 30 | ≥ 30 | GB / T529 |
| 5 | میزان مقاومت | ≥ 5.0 × 10 ^ 14 | ≤ 1.5 × 10 ^ 3 | GB / T1692 |
| 6 | مجوز (50 مگاهرتز) | 2.8-3.5 | GB / T1693 | |
| 7 | ارزش تانگ از دست دادن دی الکتریک | ≤ 0.01 | GB / T1693 | |
| 8 | ضد ردیابی | ≥ 1A3.5 | GB / T6553 | |
| 9 | قدرت دی الکتریک KV / mm | ≥ 26 | GB / T1695 | |
| 10 | مجموعه کششی | ≤ 10٪ | ||

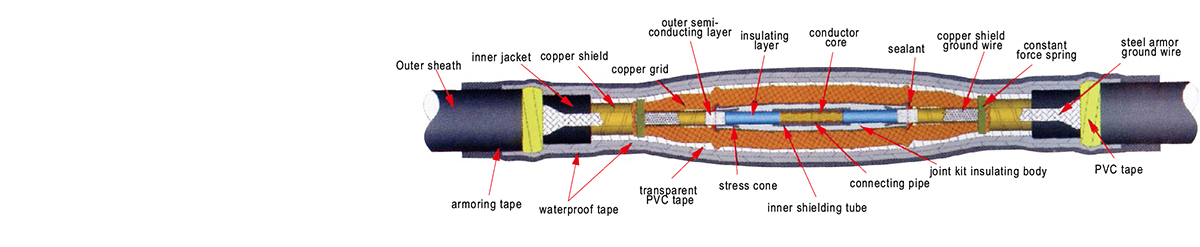

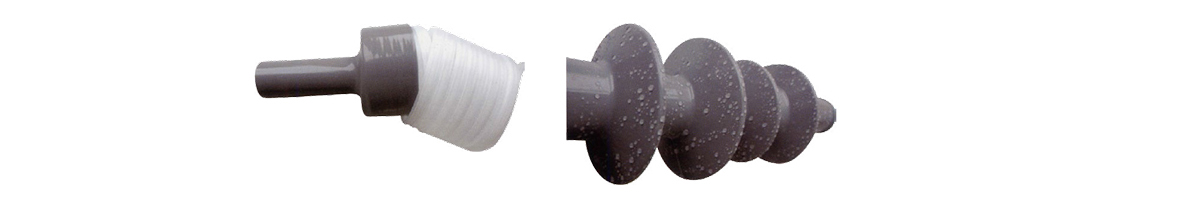

روش کنترل قابل اعتماد استرس برای لوازم جانبی کابل کوچک کابل
| در حال حاضر، دو نوع حالت کنترل استرس مانند مخروط استرس و لوله استرس در لوازم جانبی کابل برق 35 کیلو ولت و پایین ولتاژ وجود دارد. با استفاده از روش استرس مخروط کاهش استرس غلظت بر روی میدان الکتریکی، این روش قابل اعتماد ترین و موثرترین روش از نقطه نظر الکتریکی است. مخروط استرس با برش سپر عایق برای پیش بینی، شکل خود را به شکل ترومپت، بهبود توزیع میدان الکتریکی، کاهش شدت میدان الکتریکی از سطح شکستگی از لایه نیمه رسانای خارج، حفظ عمر عملیاتی کابل. همچنین استفاده از روش کنترل مخروطی استرس برای همگن سازی میدان الکتریکی در سیستم 110 کیلو ولت یا ولتاژ بالاتر است. اگر روش لوله کنترل استرس را انتخاب کنید، پراکندگی مواد بزرگ از لوله کنترل استرس است، معایب مانند عملکرد محصول پایدار نیست و نیروی نگهدارنده بین لوازم جانبی و عایق کابل کوچک است، بنابراین ما قابلیت اطمینان بالا را انتخاب می کنیم حالت کنترل مخروطی استرس. |  |

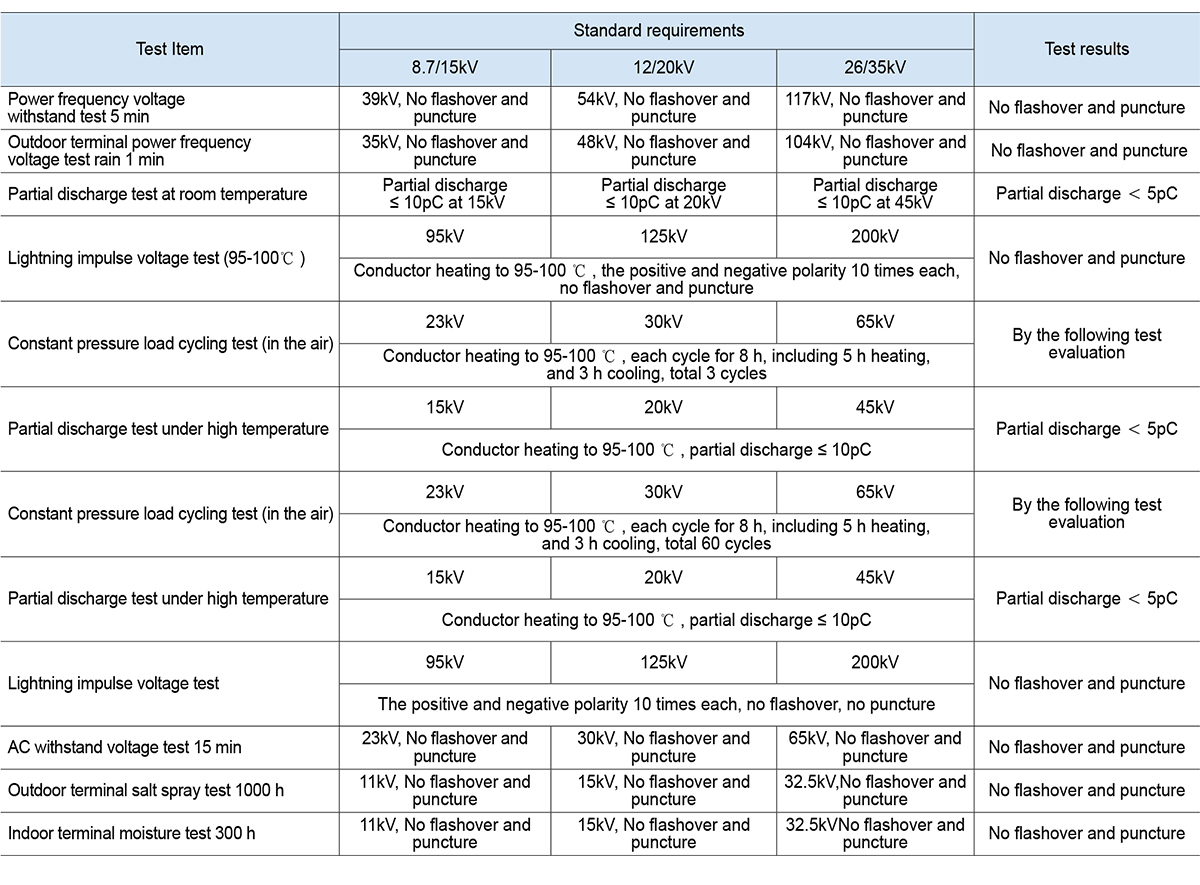

استاندارد برای ارزیابی کابل های کابل سرد
GB11033 الزامات فنی پایه ولتاژ نامی بالاتر از 26/35 کیلو وات کابل برق کابل.
IEC60502 کابل برق عایق شده و لوازم جانبی آن از ولتاژ امتیاز 1 KV تا 30 کیلو ولت.
روش آزمون GB5589 از ارزیابی های کابل.
روش تست GB9327 از فشرده سازی هادی کابل و اتصال مکانیکی مشترک.
GB / T14315 فشرده سازی مس، ترمینال آلومینیوم و اتصال لوله برای سیم و سیم کشی.
JB7829 ترمینال نوع حرارتی داخلی و در فضای باز برای کابل های قدرت ولتاژ نامی بالاتر از 26/35 کیلوولت نیست.
GB / T12706.4-2002 قسمت چهارم کابل برق عایق شده و لوازم جانبی آن از ولتاژ نامی 1 کیلو ولت تا 30 کیلو ولت: الزامات تست لوازم جانبی کابل برق ولتاژ 6 کیلو ولت تا 35 کیلوولت.
JB / T 10740-2007 کابل برق عایق شده کابل های سرد اندازه گیری شده از ولتاژ امتیاز 6KV (UM = 7.2KV) به 35KV (UM = 40.5KV).
JB / T 8144-1995 الزامات فنی پایه برای لوازم جانبی کابل قدرت از ولتاژ نامی بالاتر از 26/35KV نیست.
هماهنگی عایق GB311.1-1997 برای تجهیزات انتقال و انتقال ولتاژ بالا.
هماهنگی عایق GB / T 311.2-2002.
GB50150-2008 استاندارد آزمون پذیرش استاندارد تجهیزات برق نصب و راه اندازی تجهیزات برق.
DL / T 620-1997 حفاظت از بالا بردن حفاظت و هماهنگی عایق برای تجهیزات الکتریکی AC.

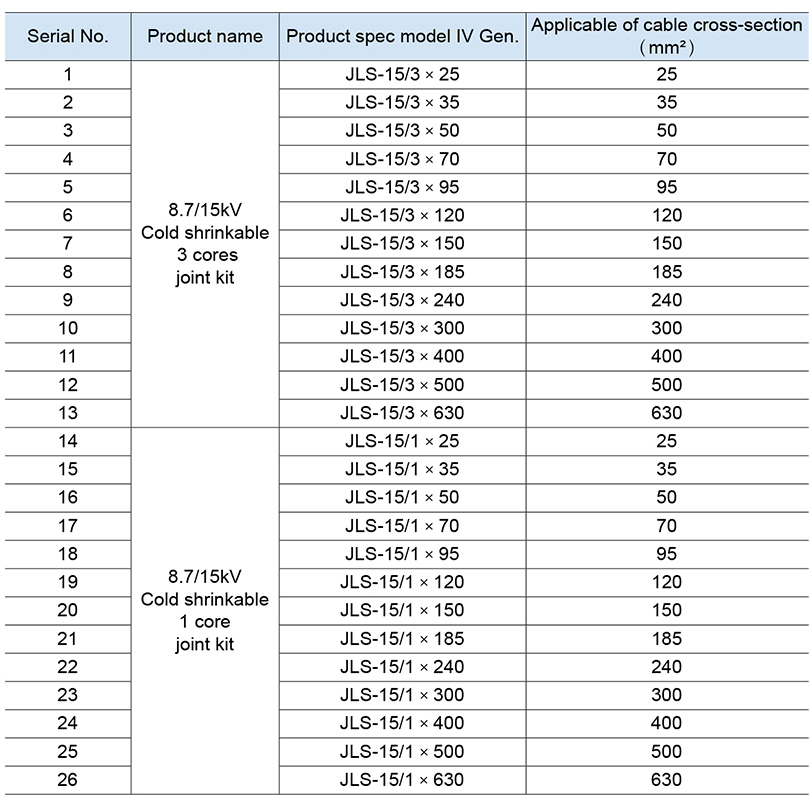

محدوده کاربردی محصول
استفاده از محصولات سری خورشیدی تولید شده ما: ولتاژ رتبه بندی شده 0.6 / 1 کیلو ولت، بخش اسمی: 10-630 میلی متر واحد تک هسته، دو هسته، سه هسته، چهار هسته و پنج هسته پلی اتیلن عایق بندی شده و کابل برق عایق شده
ولتاژ رتبه 8.7 / 10KV، 8.7 / 15KV، بخش اسمی: 25-630 میلی متر؛
ولتاژ رتبه 12 / 20KV، 18 / 20KV، بخش اسمی: 25-400 میلی متر؛
ولتاژ رتبه 21/35KV، 26 / 35KV، بخش اسمی: 50-500 میلی متر؛
تک هسته و سه هسته از پلی اتیلن متقاطع متقاطع و
کابل برق عایق بندی شده لاستیکی.
محیط برنامه و شرایط
سطح آلودگی محیط زیست: سطح آلودگی سطح IV؛
خواص مانند سطح عایق، ظرفیت حمل و نقل جاری، دمای کار طولانی مدت و دمای کوتاه مدت، و غیره. همه نیازهای فنی پشتیبانی از کابل ها را برآورده می کنند. به طور گسترده ای در صنایع برق، نفت، مواد شیمیایی استفاده می شود
مهندسی، معدن، راه آهن، فولاد، و غیره به خصوص برای مه سال نعناع، سرد شدید، بالا مرطوب گرم، و موارد استفاده ناسازگار از شعله باز است.
