GWR-12
خلاصه
GWR-12/36 OUTDOOR AC. سوئیچ نوع اتصال ولتاژ بالا (سوئیچ قطع شده برای کوتاه) در سیستم برق الکتریکی با فرکانس رتبه 50/60Hz، ولتاژ نامی 12/36KV استفاده می شود. اصلی آن برای ساخت یا شکستن مدار زیر خط تامین ولتاژ در تجهیزات سیستم توزیع ولتاژ بالا در فضای باز. از آن سوئیچ نوع ضد آلودگی به ویژه در منطقه آلوده شدید استفاده می شود. آن را با استانداردهای IEC62271-103 موافقت می کند: سوئیچ های ولتاژ بالا.
شرایط محیطی
ارتفاع: ≤1000 متر؛
دمای محیط: + 50 ℃ ~ -30 ℃؛
سرعت باد: ≤35m / s؛
شدت زلزله: ≤8 درجه؛
آلودگی هوا: IV؛
ضخامت یخ: ≤10mm؛
موارد قابل اجرا از سوئیچ نوع طبیعی باید از تراکم شیمی، گرد و غبار و سایر موارد فرار و سوزاننده آزاد باشد.

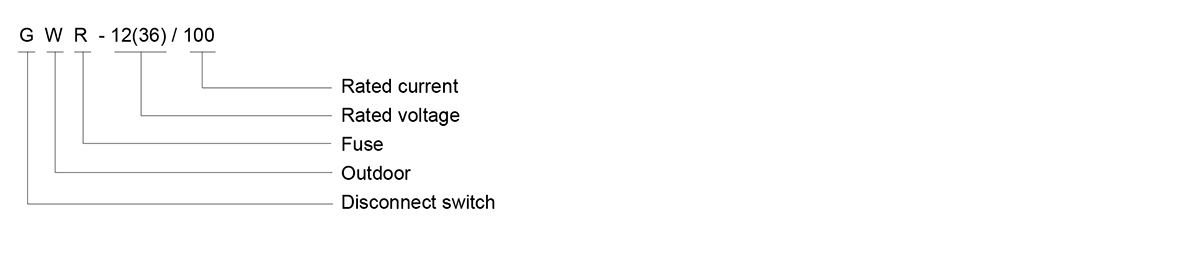

مدل
ویژگی ساختار
سوئیچ قطع کننده از اجزای فیوز، قاب و عایق عملیاتی، تماس ثابت، تیغه تماس و مکانیزم بهار پیوند تشکیل شده است.
مونتاژ برش مونتاژ: به طور عمده با تماس های بالا، پایین حرکت و ثابت، قوسی خاموش، بخش های پشتیبانی از عایق و کوه، موقعیت بسته تحت فشار کنتاکتور ثابت.
قاب: پایه از ورق فولادی، محور با کشیدن صلیب بازو از طریق مرکز قاب خم می شود. حفره های حفاری بر روی پایه برای تعمیر عایق پست استفاده می شود.
پست و عایق عامل: مقره ضد Erode Erode.
پیمانکار ثابت: تیغه تماس ساخته شده از صفحه مس قرمز، ثابت بر روی مقره پست، سطح بالایی سطح بالا به عنوان برای اتصال سیم و بالابر منحنی متصل هر دو طرف قابل اعتماد با تیغه تماس.
تماس با تیغه: این از دو صفحه مستطیل جدا شده از صفحات مس مس، هر دو انتهای تیغه تماس متصل شده با مارپیچ بهار برای تنظیم فشار تماس.
سوئیچ می تواند در ترکیب با مکانیزم CS نصب عمودی نصب شده در قطب های الکتریکی دوگانه در فضای باز باشد.
مشخصات فنی

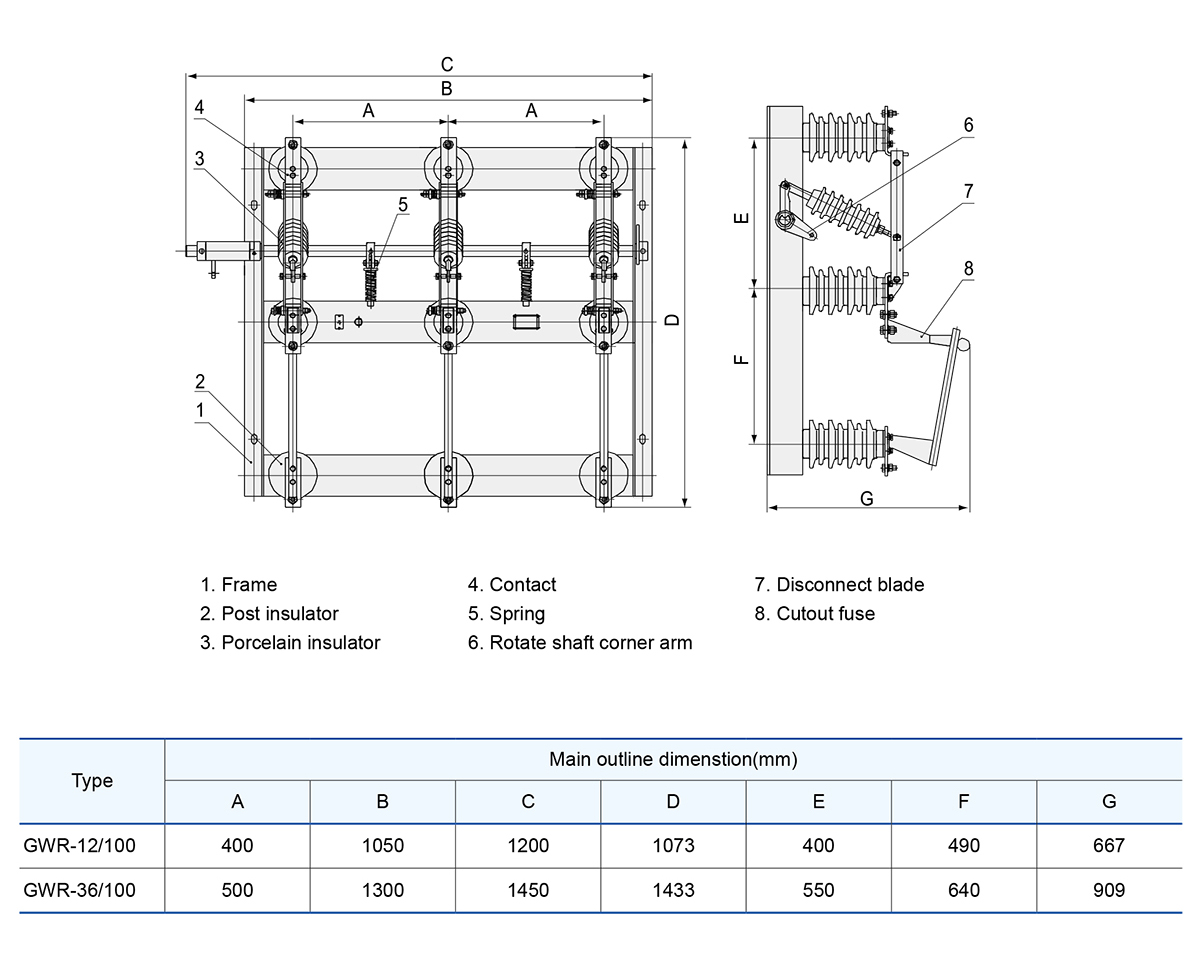

ابعاد طرح
خلاصه
GWR-12/36 OUTDOOR AC. سوئیچ نوع اتصال ولتاژ بالا (سوئیچ قطع شده برای کوتاه) در سیستم برق الکتریکی با فرکانس رتبه 50/60Hz، ولتاژ نامی 12/36KV استفاده می شود. اصلی آن برای ساخت یا شکستن مدار زیر خط تامین ولتاژ در تجهیزات سیستم توزیع ولتاژ بالا در فضای باز. از آن سوئیچ نوع ضد آلودگی به ویژه در منطقه آلوده شدید استفاده می شود. آن را با استانداردهای IEC62271-103 موافقت می کند: سوئیچ های ولتاژ بالا.
شرایط محیطی
ارتفاع: ≤1000 متر؛
دمای محیط: + 50 ℃ ~ -30 ℃؛
سرعت باد: ≤35m / s؛
شدت زلزله: ≤8 درجه؛
آلودگی هوا: IV؛
ضخامت یخ: ≤10mm؛
موارد قابل اجرا از سوئیچ نوع طبیعی باید از تراکم شیمی، گرد و غبار و سایر موارد فرار و سوزاننده آزاد باشد.
مدل
ویژگی ساختار
سوئیچ قطع کننده از اجزای فیوز، قاب و عایق عملیاتی، تماس ثابت، تیغه تماس و مکانیزم بهار پیوند تشکیل شده است.
مونتاژ برش مونتاژ: به طور عمده با تماس های بالا، پایین حرکت و ثابت، قوسی خاموش، بخش های پشتیبانی از عایق و کوه، موقعیت بسته تحت فشار کنتاکتور ثابت.
قاب: پایه از ورق فولادی، محور با کشیدن صلیب بازو از طریق مرکز قاب خم می شود. حفره های حفاری بر روی پایه برای تعمیر عایق پست استفاده می شود.
پست و عایق عامل: مقره ضد Erode Erode.
پیمانکار ثابت: تیغه تماس ساخته شده از صفحه مس قرمز، ثابت بر روی مقره پست، سطح بالایی سطح بالا به عنوان برای اتصال سیم و بالابر منحنی متصل هر دو طرف قابل اعتماد با تیغه تماس.
تماس با تیغه: این از دو صفحه مستطیل جدا شده از صفحات مس مس، هر دو انتهای تیغه تماس متصل شده با مارپیچ بهار برای تنظیم فشار تماس.
سوئیچ می تواند در ترکیب با مکانیزم CS نصب عمودی نصب شده در قطب های الکتریکی دوگانه در فضای باز باشد.
مشخصات فنی
ابعاد طرح
