DTL
HAIVOL
مواد: E-Cu;Al-99.6٪
درمان سطح: روشن
ویژگی محصولات: به دلیل اثر جفت شدن در تماس آلومینیوم با مس، خوردگی در مدت کوتاهی اتفاق می افتد.در حال حاضر بهترین راه حل استفاده از آلومینیوم- مس است. جوشکاری اصطکاکی به خوبی انجام شده است.و درپوش بشکه آن با ترکیب مفصلی پر می شود تا از اکسید شدن جلوگیری شود.

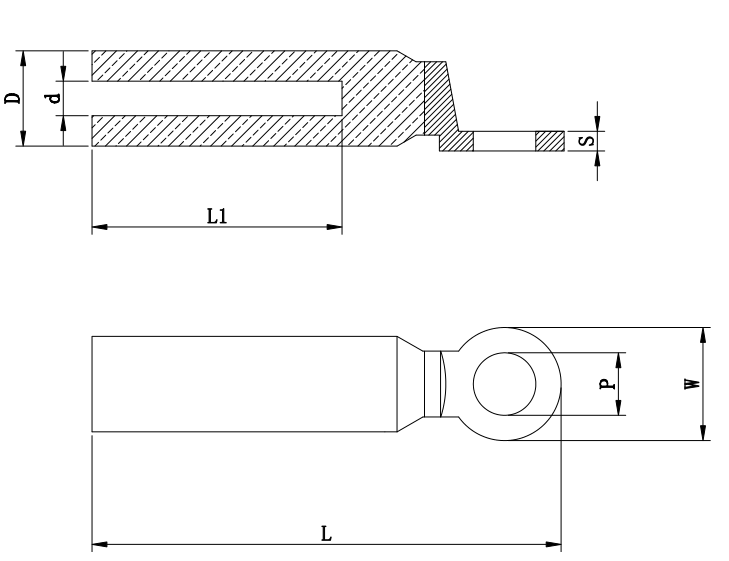

| DTL-2 | ||||||||
| نوع A (mm) | P±0.3 | D±0.5 | d±0.3 | L±3 | L1±0.3 | W±0.5 | S±0.3 | |
| DTL-2-16-11 | Φ11 | Φ16 | Φ6 | 80 | 40 | Φ20 | 3 | |
| DTL-2-25-11 | Φ11 | Φ16 | Φ7 | 80 | 40 | Φ20 | 3 | |
| DTL-2-35-11 | Φ11 | Φ16 | Φ8.5 | 80 | 40 | Φ20 | 3 | |
| DTL-2-50-13 | Φ13 | Φ20 | Φ10 | 90 | 43 | Φ25 | 4.5 | |
| DTL-2-70-13 | Φ13 | Φ20 | Φ11.5 | 90 | 43 | Φ25 | 4.5 | |
| DTL-2-95-13 | Φ13 | Φ20 | Φ13.5 | 90 | 43 | Φ25 | 4.5 | |
| DTL-2-120-13 | Φ13 | Φ25 | Φ15 | 115 | 59 | Φ30 | 5.5 | |
| DTL-2-150-13 | Φ13 | Φ25 | Φ16.5 | 115 | 59 | Φ30 | 5.5 | |
| DTL-2-185-13 | Φ13 | Φ32 | Φ18.5 | 122 | 60 | Φ35 | 6 | |
| DTL-2-240-13 | Φ13 | Φ32 | Φ21 | 122 | 60 | Φ35 | 6 | |
| DTL-2-300-13 | Φ13 | Φ34 | Φ23.5 | 128 | 65 | Φ35 | 6 | |
| DTL-2-400-17 | Φ17 | Φ40 | Φ28 | 160 | 90 | Φ36 | 6 | |
| DTL-2-500-17 | 圆头Φ17 | Φ40 | Φ30 | 160 | 102 | Φ36 | 6 | |
| DTL-2-630-17 | 圆头 | Φ47 | Φ33.5 | 205 | 95 | 60 | 8 | الف |
| DTL-2-630-17 | 圆头 | Φ47 | Φ33.5 | 186 | 95 | 45 | 8.5 | ب |
| DTL-2-630 | 方头 | Φ47 | Φ33.5 | 205 | 95 | 60*60 | 8 | |
| DTL-2-800 | 圆头 | Φ60 | Φ38.5 | 240 | 110 | 80 | 10 | |
| DTL-2-800 | 方头 | Φ60 | Φ38.5 | 240 | 110 | 80*80 | 10 | |
| DTL-2-1000 | 圆头 | Φ60 | Φ43.5 | 240 | 110 | 80 | 10 | |
| DTL-2-1000 | 方头 | Φ60 | Φ43.5 | 240 | 110 | 80 | 10 | |
