TT
HAIVOL
EN 50181 بوشینگ نوع پلاگین بالاتر از 1 کیلو ولت تا 52 کیلو ولت و از 250 آمپر تا 2.5 کیلو آمپر برای تجهیزاتی غیر از ترانسفورماتورهای پر مایع
EN 50180 بوشینگ های بالای 1 کیلو ولت تا 36 کیلو ولت و از 250 آمپر تا 15 کیلو آمپر برای ترانسفورماتورهای پر مایع
الزامات تست HD629.1 لوازم جانبی مورد استفاده در کابل های برق با ولتاژ نامی 3.6/6 (7.2) کیلوولت تا 20.8/36 (42) کیلو ولت - قسمت 1: کابل های با عایق اکسترود شده
کابل برق IEC 60502.4 با عایق اکسترود شده و لوازم جانبی آن برای ولتاژهای نامی از 1kV(U=1.2kV)تا 30kV(U=36kV)-بخش 4: الزامات تست لوازم جانبی کابل با ولتاژ نامی از 6kV تا 30kV(U= 36 کیلوولت)
lEc60099 برقگیرهای اکسید فلزی بدون شکاف برای سیستم‌ها
برقگیرهای اکسید فلزی پلیمری JB/T 8952 بدون شکاف برای سیستم‌ها
IEEE 386 سیستم اتصال عایق قابل جداسازی برای سیستم توزیع برق بالای 600 ولت
GB11032 برق گیر اکسید فلزی بدون شکاف برای سیستم
برقگیرهای اکسید فلزی پلیمری JB/T 8952 بدون شکاف برای سیستم‌ها
کانکتور نوع T تماما عایق، کاملا آب بندی شده است، برای اتصال کابل فشار قوی زیرزمینی مانند ترانسفورماتور نوع کابینت آمریکایی، واحد اصلی حلقه و جعبه شاخه کابل.جریان کار مداوم 600A است، کابل مشخصات مربوطه را وصل کنید، برای راحتی و سریع یافتن عیب، نشانگر پتانسیل را در نقطه آزمایش نصب کنید و همچنین می توانید نشانگر خطای کابل را نصب کنید.
هنگامی که کانکتور نوع T با تبدیل بار 600A / 200A متصل می شود کانکتور، می تواند خط 600 آمپر را به خط 200 آمپر تبدیل کند، سپس به کانکتور زانویی 200 آمپر و کانکتور نوع زانویی با برقگیر متصل شود.
بدنه کانکتور نوع T
مخروط استرس
کتابچه راهنمای دستور العمل
گواهی انطباق
ترمینال های چین دار
گل میخ پیچ
گریس سیلیکونی
پلاگین عایق
(شامل درپوش انتهایی نیمه رسانا)
سرپوش گرد و غبار
حوله

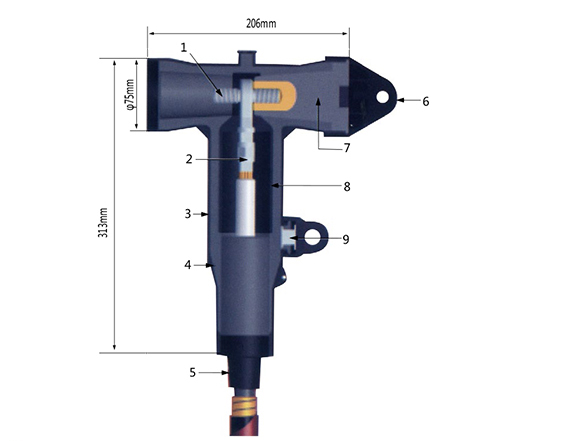

خلاصه
1، گل میخ پیچ: برای اطمینان از تناسب نزدیک هادی و آستین، از پیچ های فولادی ضد زنگ استفاده کنید.
2، لایه عایق: فرمول ویژه و فناوری اختلاط برای اطمینان از کیفیت بالای لاستیک پیش ساخته EPDM
3، لایه نیمه رسانای داخلی: لایه نیمه هادی داخلی پیش ساخته برای کنترل موثر تنش میدان الکتریکی.
4. لایه نیمه رسانای بیرونی: لایه نیمه رسانای بیرونی پیش ساخته به لایه عایق چسبیده و تضمین می کند که لایه نیمه رسانای بیرونی زمین است.
5، پلاگین عایق: پلاگ عایق رزین اپوکسی با قطعات فلزی رزوه‌دار برای اطمینان از همکاری نزدیک با گل میخ.
6، درپوش انتهایی نیمه رسانا: انتهای رابط کابل را ببندید، به طوری که دستگاه عملکرد تمام صفحه و تمام مهر و موم داشته باشد.
7، مخروط تنش: اندازه های مختلف مخروط تنش با استفاده از اتصال دهنده های کابل، برای اطمینان از آب بندی آب و آزاد شدن استرس کابل.
8، سوراخ اتصال به زمین: برای اتصال سیم زمین، از قبل به محافظ بیرونی سیم کشی شده است.
9. پایانه ها: تمام ترمینال های مسی یا مسی و آلومینیومی برای هادی مسی یا آلومینیومی.
10-تست ولتاژ: برای تست برق دار بودن یا نبودن خط و نشانگر زنده استفاده می شود.
نکات گرم：

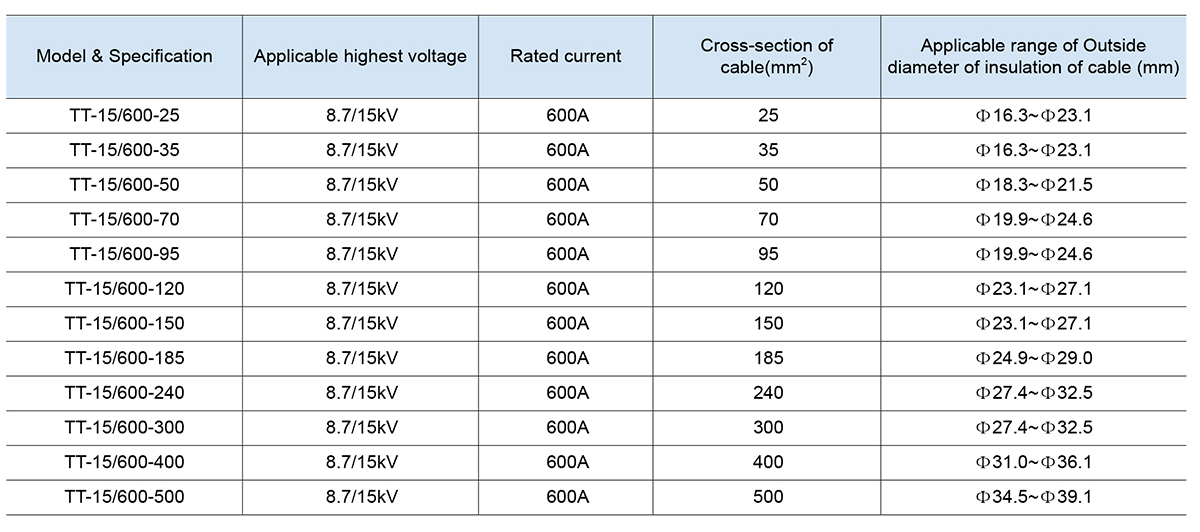

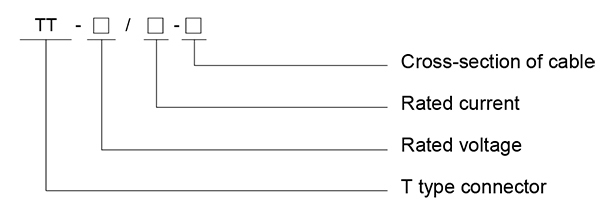

هنگام سفارش، لطفاً مدل محصول، سطح ولتاژ، سطح جریان، جنس کابل، مقطع کابل، چه با دستگاه نمایشگر زنده را نشان دهید.
اگر کاربران شرایط خاصی دارند، لطفاً در قرارداد ذکر کنید.
