کانکتورهای جداشدنی 15 کیلو ولت 200 آمپر نوع PT

لوازم جانبی نوع دوشاخه، همچنین به نام اتصالات جداکننده است. شامل کیت های اتصال زانویی، مستقیم و سه راهی قابل جداسازی است. کانکتورهای جداشدنی ما به طور گسترده در تابلو برق، ترانسفورماتور، کابینت و سایر تجهیزات الکتریکی استفاده می شود. از لاستیک EPDM یا سیلیکون با کنترل میدان یکپارچه ساخته شده است. و تکنیک تزریق پیشرفته سه لایه (یک لایه داخلی رسانا، یک لایه عایق و یک لایه بیرونی رسانا) را برای تضمین ویژگی رابط برای جلوگیری از شکاف بین لایه‌ها و کاهش حداکثر تخلیه جزئی به کار می‌گیرد. کانکتورهای قابل جداسازی ما عمدتاً شامل نوع IEC و نوع IEEE هستند. .
وضعیت در دسترس بودن:
  • PTZT

  • HAIVOL

اتصال دهنده ها و کیت های قابل جدا شدن از نوع IEEE

استاندارد اجرایی

استاندارد EN 50181 مربوط به بوش های پلاگین بالاتر از 1 کیلو ولت و تا 52 کیلو ولت، با محدوده 250 آمپر تا 2.5 کیلو آمپر برای تجهیزاتی است که ترانسفورماتورهای پر از مایع نیستند.در همین حال، EN 50180 بوش های بالاتر از 1 کیلو ولت و تا 36 کیلو ولت را پوشش می دهد، با محدوده 250 آمپر تا 3.15 کیلو آمپر برای ترانسفورماتورهای پر از مایع.

همانطور که برای HD629.1، الزامات تست برای لوازم جانبی مورد استفاده در کابل های برق با ولتاژ نامی 3.6/6(7.2)kV تا 20.8/36(42)kV را تشریح می کند.این به طور خاص برای کابل هایی با عایق اکسترود شده است.در همین حال، IEC 60502.4 الزامات آزمایشی را برای لوازم جانبی مورد استفاده در کابل های برق با عایق اکسترود شده برای ولتاژهای نامی از 1kV (U=1.2kV) تا 30kV (U=36kV) فراهم می کند.این مربوط به کابل هایی با ولتاژ نامی از 6kV تا 30kV (U=36kV) است.

برای سرج ارسترهای بدون شکاف مورد استفاده در سیستم های ac، IEC 60099 و JB/T 8952 انواع اکسید فلزی را پوشش می دهند در حالی که IEEE 386 و GB11032 مربوط به موارد بدون شکاف اما با مشخصات متفاوت هستند.JB/T 8952 به طور خاص برقگیرهای اکسید فلزی در پلیمر را بدون شکاف برای سیستم های ac پوشش می دهد.

تمام استانداردهای ذکر شده در بالا شامل ویژگی های ولتاژ هستند.

مشخصات ولتاژ

مشخصات ولتاژ

جاری   مشخصات

ویژگی های فعلی

راه حل کاربردی IEEE Separable Connectors

95m4_18

15 کیلو ولت 200 آمپر   کانکتور PT نوع آرنجی

خلاصه

کانکتور PT نوع زانویی به عنوان عایق کامل، اتصال کاملاً محافظ و کاملاً مهر و موم شده برای ترانسفورماتور JDZ12A-10R استفاده می شود که منبع تغذیه عملیاتی یا حفاظت اندازه گیری را برای مکانیزم عملکرد الکتریکی ارائه می دهد.قابل استفاده برای کابل 15 کیلوولت XLPE از 35 میلی متر مربع ~ 50 میلی متر مربع.

ویژگی فنی 1، از قابلیت اطمینان آن برای عایق کامل، عملکرد کاملاً مهر و موم شده و کاملاً محافظت شده اطمینان حاصل کنید، در مقایسه با دیگران، اندازه آن فشرده تر است.2، نقطه تست را می توان با یک نقطه نمایش یا نشانگر خطا نصب کرد تا وضعیت شارژ و خطای دستگاه را نمایش دهد.3، طراحی سپر داخلی و خارجی باعث می شود ساختار میدان الکتریکی بهینه تر شود، سپر بیرونی به زمین متصل شود، به طور موثر سطح بیرونی سر کابل را صفر نگه می دارد تا از ایمنی شخصی در طول عملیات تعمیر و نگهداری اطمینان حاصل شود.4، به منظور جلوگیری از مشکلات کابل نفوذ رطوبت، می توان از پلاگین بین پشت کابل و مهر و موم کوچک لوله کوچک استفاده کرد.

95m4_74

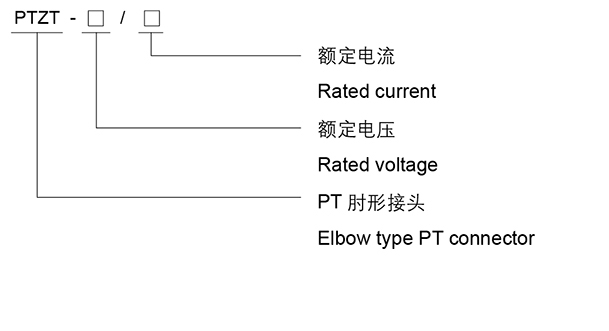

شرح نوع

شرح نوعبسته بندی استاندارد بدنه کانکتور PT نوع زانویی حوله ها دفترچه راهنما درپوش نقطه آزمایش پایانه های چین سیم زمین گواهی انطباق

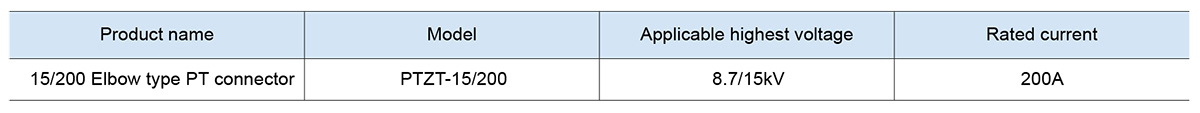

مشخصات و مدل

مشخصات و مدل

لیست بسته بندی

3 عدد / کارتن GW: 3 کیلوگرم اندازه کارتن: 24cm×19cm×21cm
