EN 50181 بوشینگ نوع پلاگین بالاتر از 1 کیلو ولت تا 52 کیلو ولت و از 250 آمپر تا 2.5 کیلو آمپر برای تجهیزاتی غیر از ترانسفورماتورهای پر مایع
EN 50180 بوشینگ های بالای 1 کیلو ولت تا 36 کیلو ولت و از 250 آمپر تا 15 کیلو آمپر برای ترانسفورماتورهای پر مایع
الزامات تست HD629.1 لوازم جانبی مورد استفاده در کابل های برق با ولتاژ نامی 3.6/6 (7.2) کیلوولت تا 20.8/36 (42) کیلو ولت - قسمت 1: کابل های با عایق اکسترود شده
کابل برق IEC 60502.4 با عایق اکسترود شده و لوازم جانبی آن برای ولتاژهای نامی از 1kV(U=1.2kV)تا 30kV(U=36kV)-بخش 4: الزامات تست لوازم جانبی کابل با ولتاژ نامی از 6kV تا 30kV(U= 36 کیلو ولت)
برقگیرهای اکسید فلزی lEc60099 بدون شکاف برای سیستم ها
برقگیرهای اکسید فلزی پلیمری JB/T 8952 بدون شکاف برای سیستم‌ها
IEEE 386 سیستم اتصال عایق قابل جداسازی برای سیستم توزیع برق بالای 600 ولت
GB11032 برق گیر اکسید فلزی بدون شکاف برای سیستم
برقگیرهای اکسید فلزی پلیمری JB/T 8952 بدون شکاف برای سیستم‌ها
اتصال عقب نوع IEC 630A با کانکتور سه راهی IEC یا مدل دیگر اتصال عقب، مدار اتصال کابل گسترده (شاخه)، نمی توان آن را مستقیماً با سوکت آستین، بوش دیواری و غیره وصل کرد.دم را می توان مستقیماً با دوشاخه عایق وصل کرد، اما همچنین می تواند برای اتصال با کانکتور عقب یک خط دیگر یا کانکتور عقب با برقگیر گسترش یابد.

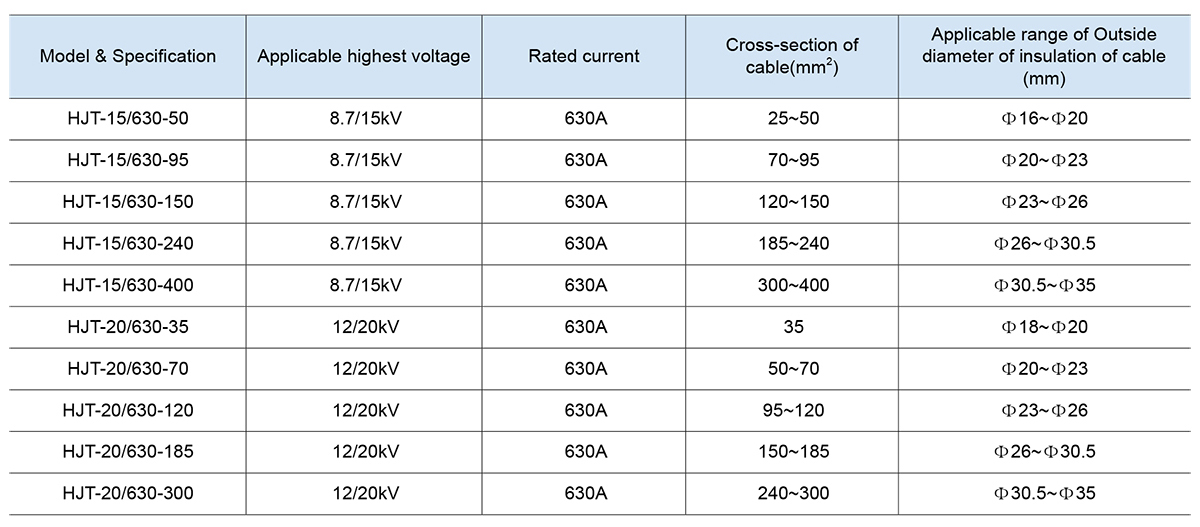

برای کابل XLPE با سطح مقطع کابل 25mm²~400mm² مناسب است.
بدنه کانکتور عقب گریس سیلیکونی، حوله
مخروط استرس کتابچه راهنمای دستور العمل
زنجیره موقعیت، روبان فاز میله رسانا
گاز پانسمان سرپوش گرد و غبار
پایانه ها خط کش برای نصب
گل میخ پیچ گواهی انطباق
3 عدد / کارتن GW: 5.4 کیلوگرم اندازه کارتن: 26cm×23.5cm×20cm

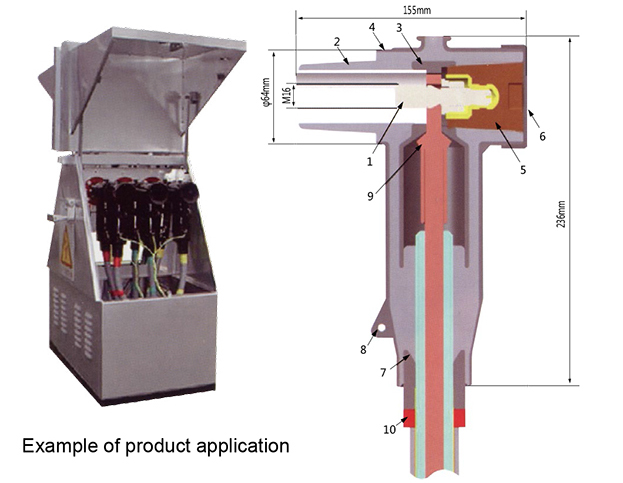

1، گل میخ پیچ: برای اطمینان از تناسب نزدیک هادی و آستین، از پیچ های فولادی ضد زنگ استفاده کنید.
2، لایه عایق: فرمول ویژه و فناوری اختلاط برای اطمینان از کیفیت بالای لاستیک سیلیکونی پیش ساخته
3، لایه نیمه رسانای داخلی: لایه نیمه هادی داخلی پیش ساخته برای کنترل موثر تنش میدان الکتریکی.
4. لایه نیمه رسانای بیرونی: لایه نیمه رسانای بیرونی پیش ساخته به لایه عایق چسبیده و تضمین می کند که لایه نیمه رسانای بیرونی زمین است.
5، پلاگین عایق: پلاگ عایق رزین اپوکسی با قطعات فلزی رزوه‌دار برای اطمینان از همکاری نزدیک با گل میخ.
6، درپوش انتهایی نیمه رسانا: انتهای رابط کابل را ببندید، به طوری که دستگاه عملکرد تمام صفحه و تمام مهر و موم داشته باشد.
7، مخروط تنش: اندازه های مختلف مخروط تنش با استفاده از اتصال دهنده های کابل، برای اطمینان از آب بندی آب و آزاد شدن استرس کابل.
8، سوراخ اتصال به زمین: برای اتصال سیم زمین، از قبل به محافظ بیرونی سیم کشی شده است.
9. پایانه ها: تمام ترمینال های مسی یا مسی و آلومینیومی برای هادی مسی یا آلومینیومی.
10، زنجیره موقعیت یابی: مطمئن شوید که محل نصب صحیح است.

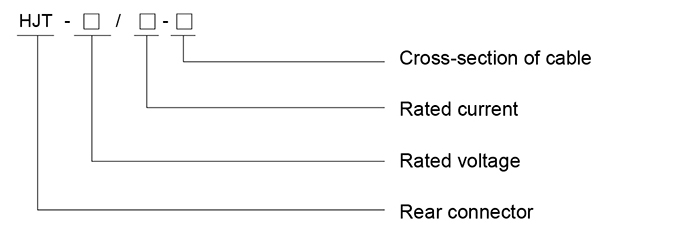

هنگام سفارش، لطفاً مدل محصول، سطح ولتاژ، سطح جریان، مواد کابل، مقطع کابل، چه با دستگاه نمایش زنده را نشان دهید. اگر کاربران شرایط خاصی دارند، لطفاً در قرارداد ذکر کنید.
