اگر تا به حال مجبور شده اید روی پروژه ای کار کنید که در آن نیاز به اتصال دو کابل داشتید، احتمال زیادی وجود دارد که مجبور شده باشید با اتصالات کابل کار کنید. این قطعات برای حفظ جریان الکتریسیته در هنگام شکستن کابل ها بسیار کار می کنند و کار آنها برای اطمینان از یکپارچگی اتصال شما بسیار مهم است.
در این مقاله، نگاهی گذرا به اتصالات کابل، انواع موجود، و نحوه انتخاب درست در هنگام تصمیم گیری خواهیم داشت.

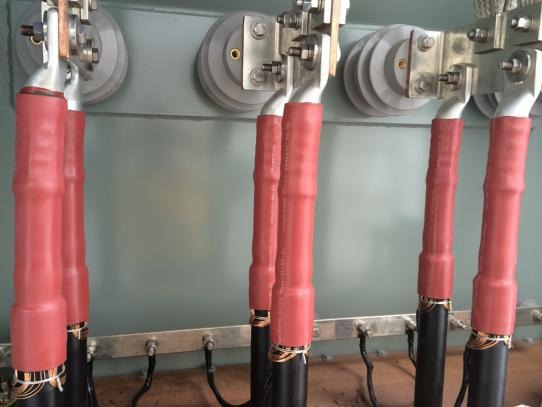

در ساده ترین عبارت، اتصال کابل یک جزء اتصال الکتریکی است که زمانی تشکیل می شود که دو یا چند کابل الکتریکی به طور فیزیکی به یکدیگر متصل شوند.
با توجه به اینکه این اتصالات فیزیکی می تواند به نتایج متفاوتی منجر شود، وظیفه اتصال کابل اطمینان از جریان مداوم و ایمن برق است. بیشتر اتصالات کابل زمانی استفاده می شود که شما نیاز به انشعاب یا گسترش کابل دارید، به خصوص در مخابرات، توزیع برق یا کاربردهای صنعتی.
اتصال کابل با کیفیت بالا به ویژه مورد علاقه است زیرا می تواند چندین عملکرد مهم از جمله موارد زیر را انجام دهد:
اطمینان از تداوم عایق: یک اتصال ایده آل جریان را در جریان نگه می دارد و در عین حال یکپارچگی عایق خود را برای جلوگیری از هرگونه نشتی حفظ می کند.
گسترش کابل: اتصالات کابل همچنین هر زمان که فاصله عایق مورد نیاز برای کابل موجود بیش از حد طولانی شود، کابل ها را به هم متصل نگه می دارند.
رفع آسیب کابل: وقتی متوجه شدید که بخشی از کابل آسیب می بیند، می توانید از اتصال کابل برای بازیابی آن بدون نیاز به تعویض کل آن استفاده کنید.
محافظت از کابل: اتصالات کابل مدرن دارای ویژگی هایی هستند که به آنها اجازه می دهد تا سطوح قابل توجهی از فشار و استرس فیزیکی را تحمل کنند.
برای درک واقعی انواع اتصالات کابلی موجود، ابتدا باید این اجزا را بر اساس طبقه بندی های خاص تجزیه کنیم:
هنگام در نظر گرفتن سطح ولتاژی که اتصالات باید با آن مقابله کنند، می توانیم آنها را به موارد زیر تقسیم کنیم:
این اتصالات کابل بیشتر برای سیستم هایی که ولتاژ آنها بیش از 1 کیلو ولت نیست استفاده می شود. برای سیم کشی های مسکونی و شبکه های توزیع ولتاژ پایین، آنها عالی هستند.
اینها اتصالات کابلی هستند که برای مدیریت شبکه های بین 1 کیلو ولت تا 33 کیلوولت ساخته شده اند. آنها عایق بهبود یافته و کنترل استرس و همچنین تکنیک های آب بندی بهتر را ارائه می دهند.
سپس، ما اتصالات کابلی را داریم که در سیستمهای انتقال نیرو با تقاضای بالا کار میکنند که دارای امتیاز بالای 33 کیلو ولت هستند. این اتصالات کابل دارای مواد عایق بهتر، توانایی کاهش استرس و فرآیندهای نصب دقیق هستند که به آنها کمک می کند تا این بارهای الکتریکی عظیم را تحمل کنند.
در اینجا، شما باید دو دسته اصلی را در نظر بگیرید:
این اتصالات در کابل هایی که بر روی کابل ها و سایر فضاهای مرتفع قرار می گیرند استفاده می شود. به دلیل موقعیت مکانی آنها، مقاومت در برابر آفتاب، باران، باد و تغییرات سریع دما بسیار مهم است.
بر خلاف همتایان بالای خود، اتصالات کابل زیرزمینی در زیر زمین مدفون می شوند. بنابراین، آنها نیاز به جلوگیری از رطوبت بهینه و مقاومت در برابر فشار و مواد شیمیایی موجود در خاک دارند.
در نهایت، میتوان اتصالات کابل را بر اساس مواد هادی آنها طبقهبندی کرد:
برای کابل های با هادی مسی، این اتصالات عالی هستند. آنها رسانایی چشمگیر و همچنین استحکام مکانیکی مورد نیاز برای مدیریت شبکه های سنگین را فراهم می کنند.
اتصالات کابلی که با هادی های آلومینیومی استفاده می شود به تکنیک ها و ترکیبات اتصال ویژه ای نیاز دارند که بتوانند در برابر اکسیداسیون مقاومت کنند و پایداری تماس را همیشه حفظ کنند.

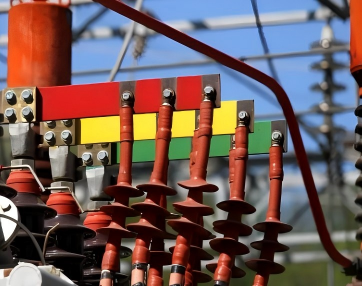

در طول سالها، انواع مختلفی از اتصالات کابل در پاسخ به تقاضاهای در حال تغییر تولید برق ایجاد شدهاند. در این بخش، نگاهی دقیقتر به انواع اصلی اتصالات کابل، و همچنین آنچه که هر گزینه را منحصر به فرد میکند، خواهیم داشت.
برای شروع، اجازه دهید مفاصل مستقیم را در نظر بگیریم. اینها که برای برخی به عنوان اتصالات درون خطی شناخته می شوند، رایج ترین نوع اتصال کابل هستند. آنها برای اتصال دو سر کابل در یک مسیر مستقیم ساخته شده اند و بیشتر برای افزایش طول کابل موجود یا تعمیر بخش آسیب دیده بدون نیاز به کابل جدید استفاده می شوند.
در درجه اول، اتصالات کابل مستقیم برای موارد زیر ساخته می شوند:
از تداوم اتصال برق اطمینان حاصل کنید.
سطوح عایق را به همان چیزی که کابل اصلی داشت بازگردانید.
پروژه در برابر محیط زیست و اثرات تنش
جایی که آنها استفاده می شوند:
اتصالات مستقیم بیشتر در سیستم های توزیع فشار ضعیف و متوسط استفاده می شود. شما همچنین می توانید آنها را در سیستم های برق صنعتی، پروژه های روشنایی خیابان ها و موارد دیگر پیدا کنید. می توانید از آنها برای خطوط برق زیرزمینی و هوایی استفاده کنید و برای استفاده بدون درز در فواصل طولانی روی آنها حساب کنید.
اتصالات شاخه ای یا T طراحی منحصر به فردی دارند که به شما امکان می دهد یک خط کابل جدید را مستقیماً به فیدر اصلی موجود بزنید. این شماتیک یک اتصال انشعاب با شکل 'T' ایجاد میکند، از این رو نام اتصال را میدهد و به شما امکان میدهد برق را از یک منبع به مکانهای مختلف توزیع کنید.
با مفاصل T می توانید:
اطمینان از انعطاف پذیری در گسترش شبکه
توزیع برق را در جهات مختلف فراهم کنید
با انشعاب از مدارهای پر بار، عایق جامد دریافت کنید و تلفات الکتریکی را کاهش دهید
اتصالات در شبکههای توزیع برق، بهویژه در محیطهای شهری که باید برق را به ساختمانها، تاسیسات و سایر پستها هدایت کنید، معروف هستند.
اتصالات انتقال به طور ویژه برای اتصال کابل هایی که دارای انواع عایق یا ساخت و ساز متفاوت هستند ساخته شده اند. به عنوان مثال، هنگامی که نیاز دارید یک کابل پلی اتیلن متقاطع (XPLE) را به یک کابل عایق شده با سرب (PILC) متصل کنید، این همان اتصالی است که می خواهید استفاده کنید.
به لطف طراحی منحصر به فرد خود، اتصالات انتقال به مدیریت صحیح خواص عایق های مختلف کمک می کند و دستگاه های کنترل تنش را به میدان های الکتریکی ارائه می دهد. مفاصل همچنین بر کاهش ورود رطوبت و فعل و انفعالات شیمیایی بین مواد تمرکز دارند.
در مورد کاربرد آنها، اتصالات انتقالی را می توان برای موارد زیر استفاده کرد:
شبکه های برق را ارتقا دهید، به خصوص زمانی که نمی توانید همه کابل ها را یکجا تعویض کنید
کابل های مدرن را با زیرساخت های الکتریکی قدیمی تر ادغام کنید
نوسازی شبکه های HV و MV
اینها اساساً اتصالات کابلی سنتی هستند که با یک رزین یا ترکیب عایق ژل مانند پر می شوند تا از ورود رطوبت به داخل اتصال جلوگیری کنند. آنها فوق العاده مقاوم در برابر رطوبت هستند، با طراحی ساده خود که هنوز هم برای محیط های مرطوب کاملاً خوب عمل می کند.
از نظر کاربرد، شاهد استفاده از این اتصالات عایق در موارد زیر هستیم:
ارتباطات مخابراتی
تاسیسات برق زیرزمینی
محیط های مستعد سیل
اتصالات حرارتی یکی از رایج ترین اتصالات کابل امروزه در جهان است. این اتصالات از لوله های اختصاصی استفاده می کنند که به محض اعمال گرما، یک انقباض محکم در اطراف کابل ایجاد می کند و یک مهر و موم محافظ پایدار برای شما باقی می گذارد که از ورود خارجی جلوگیری می کند.
در اتصالات انقباض حرارتی، میتوانید اجزایی مانند لولههای عایق انقباض حرارتی، یک روکش محافظ در قسمت بیرونی، لولههای کنترل تنش و حتی یک چینخوردگی رسانا داشته باشید. با استفاده از این ساخت، شما از مزایای زیر برخوردار خواهید شد:
آب بندی و عایق بهینه
مقاومت قوی در برابر عناصر محیطی، از رطوبت تا نور UV و موارد دیگر
یک ساختار سبک وزن که می توانید به راحتی آن را حمل کنید
حتی بهتر از آن، اتصال انقباض حرارتی هم در تاسیسات داخلی و هم در فضای باز کار می کند. تکنسین ها آنها را دوست دارند زیرا نصب آنها آسان است و از پروژه های زیرزمینی گرفته تا پست های توزیع و غیره استفاده می کنند.
ما همچنین مفاصل سرماخوردگی داریم که جایگزین ایمنتر و امروزیتر برای مفصل گرمایشی هستند. این اتصالات از لوله های الاستیک ساخته شده اند که توسط یک هسته در جای خود نگه داشته شده اند. وقتی هسته را بیرون می آورید، کل لوله به طور طبیعی روی کابل جمع می شود، به این معنی که به حرارت اضافی نیاز ندارید.
با این ساختار، مفاصل جمع شوندگی سرد فراهم می کنند:
بدون نیاز به منبع گرما یا شعله باز
مناسب برای محیط های خطرناک
سریعتر و سازگارتر در نصب
جایی که آنها استفاده می شوند:
در تاسیساتی که به دلیل قوانین ایمنی نمی توانید از ابزارهای حرارتی استفاده کنید، بیشتر از اتصالات سرد شرینک استفاده می کنید. همچنین میتوانید از آنها در محیطهای بسیار سرد استفاده کنید، جایی که اتصال حرارتی چندان کاربردی نیست. بنابراین، همه چیز از معادن گرفته تا تاسیسات پتروشیمی و غیره در این دسته قرار می گیرد.
با اتصالات پلی اورتان و رزین، اتصال را گرفته و در قالب قرار می دهید. سپس، آن را با یک رزین عایق قوی پر می کنید که پس از انجام فرآیند پخت، یک لایه محافظ در اطراف مفصل تشکیل می دهد.
ساخت مزیت دارد زیرا:
این فوق العاده قوی است
می تواند در شرایط سایشی مختلف کار کند
به شدت در برابر رطوبت و سایر اشکال استرس خارجی مقاومت می کند
کاربردهای عمومی:
اتصالات کابل رزینی برای شبکه های مدفون با ولتاژ پایین یا متوسط کار می کند. همچنین می توانید از آنها برای پوشش کابل های زیر دریا و سایر کاربردهای صنعتی که در آن از ماشین آلات سنگین استفاده می شود استفاده کنید.
از آنجایی که آنها به یک بلوک جامد تبدیل می شوند، این اتصالات زنده ماندن طولانی مدت قابل توجهی را حتی در محیط های زیرزمینی تحت فشار ارائه می دهند.
هنگام انتخاب اتصال کابل، باید بسیار مراقب باشید تا از قابلیت اطمینان، ایمنی و نوع عملکردی که در دراز مدت می خواهید اطمینان حاصل کنید. انتخاب نامناسب اتصال می تواند منجر به خطاهای الکتریکی جدی شود، بنابراین هنگام انتخاب به عوامل زیر توجه کنید.
قبل از هر چیز دیگری، شما می خواهید رتبه بندی ولتاژ کلی سیستم را در نظر بگیرید. هر اتصال کابل به طور خاص برای کنترل سطوح ولتاژ خاصی طراحی شده است:
اتصالات کم ولتاژ (LV): اتصالات کابل LV معمولاً تا 1 کیلو ولت رتبه بندی می شوند. آنها بیشتر در کاربردهای مسکونی و تجاری سبک استفاده می شوند.
اتصالات ولتاژ متوسط (MV): بر خلاف اتصالات کابل LV، اتصالات کابل MV بین 1 کیلو ولت و حدود 33 کیلو ولت رتبه بندی می شوند. برای پست ها، شبکه های توزیع شهری، کارخانه ها و غیره، اتصالات کابل MV برای شما ایده آل است.
اتصالات ولتاژ بالا (HV): اتصالات کابل HV برای هر چیزی بالاتر از 33 کیلو ولت رتبه بندی می شود. این بدان معناست که می توانید از اتصالات کابل HV برای انتقال نیرو، شبکه های زیرزمینی و سایر کاربردهای سنگین استفاده کنید.
همچنین باید ویژگی های فیزیکی کابل را در نظر بگیرید. در درجه اول بر روی موارد زیر تمرکز کنید:
اندازه کابل: اگر با یک هادی بزرگتر کار می کنید، به مفصلی نیاز دارید که بتواند بارهای جریان عظیم و فشارهای مکانیکی را نیز تحمل کند. در واقع، برخی از این اتصالات میتوانند با گزینههای اتصال دهنده و اندازههای چیندار مختلف ارائه شوند تا قطرهای متعدد را در خود جای دهند.
مواد هادی: اگر با کابل های آلومینیومی یا مسی کار می کنید، باید از تکنیک های مختلف اتصال استفاده کنید. به عنوان مثال، آلومینیوم مستعد اکسیداسیون است - به این معنی که برای حفظ رسانایی به ترکیبات و اتصالاتی نیاز دارد که در برابر اکسیداسیون مقاومت کنند.
با انتخاب اتصالی که هم با مواد رسانا و هم اندازه کار می کند، می توانید از اتصال الکتریکی مطمئن اطمینان حاصل کنید و خطر گرمای بیش از حد را کاهش دهید.
اگر به یک کابل برای تخصیص مانند یک کانال زیرزمینی یا یک کارخانه صنعتی نیاز دارید، میخواهید مطمئن شوید که اتصال به راحتی میتواند روغن، رطوبت، عوامل خورنده و موارد دیگر را کنترل کند.
برای مواردی از این دست:
اتصالات پر از رزین یا پلی اورتان را انتخاب کنید زیرا در برابر مواد شیمیایی و نیروی مکانیکی مقاوم هستند.
اتصالات انقباض گرما و سرمایش نیز عالی هستند زیرا مکانیسم های اضافی برای جلوگیری از ورود آب دارند.
برای نصب زیرزمینی، اتصالات پر از گلدان/ژله به خوبی از اجزای شما محافظت می کنند.
در نهایت، نیازهای نگهداری مورد انتظار را در نظر بگیرید. این به شما امکان می دهد مفصلی را انتخاب کنید که سهولت نگهداری و دوام طولانی مدت را در سراسر تخته متعادل کند.
مفاصل دائمی: مفاصل رزینی، پلی اورتان یا انقباض حرارتی طول عمر بیشتری دارند و تعمیر و نگهداری را آسان می کنند.
اتصالات قابل استفاده مجدد یا به راحتی قابل تعمیر: برای بررسی مفاصل سرد یا مفاصل مکانیکی مدولار زمان بسیار آسان تری خواهید داشت. بنابراین، برای نصب موقت، ممکن است بخواهید این موارد را در نظر بگیرید.
هزینه در مقابل دوام: طبق معمول، برای اتصالات با کیفیت بالا باید هزینه بیشتری بپردازید. اما، با توجه به اینکه آنها نیازی به تعمیر یا نگهداری زیادی نخواهند داشت، ارزش پول را دارند.
اتصالات کابل بخش مهمی از هر اتصال الکتریکی ایمن است - به خصوص زمانی که شامل چندین کابل باشد. با این حال، دانستن نوع مناسب - و همچنین عواملی که در هنگام انتخاب باید در نظر بگیرید - شما را تا حد زیادی نجات خواهد داد.
می خواهید بیشتر بیاموزید؟ ما در Haivol Electrical همیشه اینجا هستیم تا به شما کمک کنیم. امروز با ما تماس بگیرید !
بله، اما شما به یک اتصال انتقالی نیاز دارید که بتواند کابل هایی از انواع عایق یا مواد مختلف را به هم متصل کند. این به شما امکان می دهد سازگاری عایق را بهینه کنید و جریان را در جریان نگه دارید.
طول عمر اتصال کابل به نوع آن، کیفیت عایق و محیطی که آن را در آن نصب می کنید بستگی دارد. اتصالات با کیفیت بالا می توانند به راحتی بین 20 تا 30 سال دوام بیاورند، اگرچه مواردی مانند قرار گرفتن در معرض مواد شیمیایی و رطوبت نیز می تواند بر طول عمر آنها تأثیر بگذارد.
مسائلی مانند عایق معیوب و اتصالات شل جزئی هستند و مشکلی برای رفع آنها نخواهد بود - به خصوص برای اتصالات کابل LV. اما، برای ایمنی و قابلیت اطمینان - به خصوص وقتی صحبت از اتصالات کابل MV و اتصالات کابل HV می شود، توصیه می کنیم برای ایمنی، کل اتصال را تعویض کنید.
