نحوه نصب کیت ترمینال کابل MV با لوازم جانبی قابل جمع شدن سرد

هنگامی که صحبت از اطمینان از اتصالات برق قابل اعتماد به میان می آید، پایانه های کابل MV به طور باور نکردنی با فناوری های جمع شدگی سرد سازگار هستند، در درجه اول به دلیل طراحی آنها، که به آنها اجازه می دهد با اندازه های مختلف کابل مطابقت داشته باشند.

با این حال، هنگام نصب کیت خاتمه کابل MV با اجزای قابل جمع شدن سرد، بسیار مهم است که مراقب باشید تا از مشکلات مدار جلوگیری کنید. در این راهنما، فرآیند نصب صحیح را با استفاده از این ابزارهای cod-shrinkable بررسی خواهیم کرد.

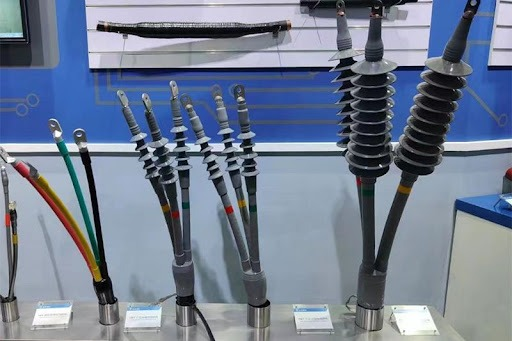

آشنایی با کیت های خاتمه پذیر با قابلیت جمع شدن سرد

کیت های پایانی قابل جمع شدن سرد اجزای الکتریکی هستند که برای عایق کاری و تکمیل انتهای کابل های MV استفاده می شوند. آنها عمدتاً با کابل های دارای ولتاژ بین 6 تا 36 کیلو ولت کار می کنند و دارای قطعاتی مانند:

• یک لوله کنترل استرس

• لوله ردیاب مورچه

• لوله عایق

• نوارهای آب بندی یا ماستیک

• یک لوله جمع شدنی سرد

از نظر نحوه عملکرد، فناوری جمع‌شدگی سرد، لوله‌هایی را با یک هسته قابل جابجایی و از پیش منبسط شده تامین می‌کند. لحظه ای که هسته را بیرون می آورید، مواد آن منقبض می شود تا یک مهر و موم محکم و ثابت در اطراف کابل ایجاد شود.

این قطعات به کیت های هیت شرینک ترجیح داده می شوند زیرا برای کار با آنها نیازی به مشعل گاز ندارید. این بدان معنی است که شما در معرض خطر گرم شدن بیش از حد یا خطر آتش سوزی قرار نمی گیرید. در عین حال، کیت‌های جمع‌شدگی سرد، انقباض پایدارتر، خطر آسیب کمتر به دلیل دماهای شدید و فرآیند نصب نسبتا آسان‌تر در فضاهای بسته را ارائه می‌دهند.

ابزار و مواد مورد نیاز برای نصب کیت های پایانی Calbe

اکنون که ارتباط بین کیت های پایان کابل MV و لوازم جانبی قابل جمع شدن سرد را درک کردیم، بیایید موادی را که برای این فرآیند نصب نیاز دارید بررسی کنیم تا بدون مشکل ادامه یابد.

• PPE: شما نمی توانید بدون تجهیزات محافظ یک فرآیند نصب داشته باشید. بنابراین، دستکش‌های عایق‌دار و لباس‌های ضد شعله تهیه کنید تا شما را ایمن نگه دارد.

• ابزار استاندارد: برای ابزارهای نصب استاندارد، یک دستگاه چین‌دهنده، ابزاری برای جدا کردن هسته‌ها، یک برس سیمی، یک کابل کش و دستمال‌های تمیزکننده برای آماده کردن و مونتاژ پایانه تهیه کنید.

• لوازم جانبی کیت: شما به ماستیک های آب بندی، مواد کنترل کننده تنش، لوله های جمع شدگی سرد، و بند کابل که همراه با کیت خاتمه ارائه می شود، نیاز دارید.

• ابزار اختیاری اما مفید: در حالی که آنها دقیقاً ضروری نیستند، شما به یک آچار گشتاور برای سفت کردن مناسب شاخه ها و همچنین یک تستر عایق برای انجام بررسی ها پس از انجام فرآیند نیاز دارید.

راهنمای نصب کیت ترمینال کابل

بنابراین، صحنه آماده شده است. ما همه چیز مورد نیاز برای نصب کیت های پایان کابل MV را داریم، بنابراین بیایید با این روند شروع کنیم

بررسی های قبل از نصب

قبل از اینکه کیت پایان کابل MV را نصب کنید، باید از چند بررسی مهم اطمینان حاصل کنید. در اینجا چند نکته قابل بررسی است:

نوع کابل را بررسی کنید

ابتدا بررسی کنید که کابل تک هسته ای است یا سه هسته ای. همچنین می‌خواهید مواد عایق را بررسی کنید، زیرا کیت‌های انقباض سرد معمولاً متناسب با ساختارهای خاص ساخته می‌شوند. آخرین چیزی که می خواهید این است که از مواد عایق اشتباه استفاده کنید زیرا می تواند باعث ایجاد مشکلاتی در کنترل استرس شود.

سازگاری کیت خاتمه را تأیید کنید

شما باید از مطابقت بین کیت و درجه ولتاژ کابل و اندازه فیزیکی اطمینان حاصل کنید. خوشبختانه، سازنده باید نموداری برای کمک به این موضوع ارائه دهد، بنابراین شما می توانید آن را بررسی کنید.

انتهای کابل را بررسی کنید

مراقب علائم کثیفی، ورود رطوبت، آسیب مکانیکی یا حتی تورم در انتهای کابل باشید. اگر متوجه هر گونه نقصی شدید، می تواند به شدت خاتمه را به خطر بیندازد و منجر به خرابی یا تخلیه جزئی شود.

شرایط محیطی را بررسی کنید

کل فرآیند نصب باید در محیطی تمیز و خشک و عاری از هرگونه گرد و غبار انجام شود.

مراحل نصب گام به گام

1. آماده سازی کابل

طول نوارها را علامت بزنید

برای یافتن طول قطعی دقیق صفحه، غلاف بیرونی و موارد دیگر، به برگه اطلاعات سازنده مراجعه کنید. این دقت برای اطمینان از تناسب مناسب مهم است.

غلاف بیرونی را بردارید

غلاف بیرونی را بدون آسیب رساندن به صفحه فلزی با دقت برش دهید. این عمل کنترل شده یکپارچگی الکتریکی و مکانیکی کابل را حفظ می کند.

عایق را تمیز کنید

یک دستمال حلال مناسب برای پاک کردن گرد و غبار و چربی از عایق در معرض آن تهیه کنید. این یک سطح تمیز باقی می گذارد که چسبندگی مناسب را فراهم می کند.

2. نصب لوگ

عایق زدایی

عایق کابل را به طول مناسب برای قرار گرفتن در معرض هادی برش دهید. به یاد داشته باشید که در اینجا تا حد امکان دقیق باشید.

هادی را تمیز کنید

یک بار دیگر، رشته های هادی را با یک برس سیمی تمیز کنید تا اکسیداسیون باقیمانده از بین برود.

بند درست را انتخاب کنید

نوع و اندازه هادی باید با اندازه لول مطابقت داشته باشد. عدم تطابق منجر به فشرده سازی وحشتناک می شود و حتی می تواند باعث گرم شدن بیش از حد شود.

چاقو را چین کنید

با ابزار چین و قالب مناسب، می توانید یک اتصال قابل اعتماد و با مقاومت کم ایجاد کنید.

گیره را بررسی کنید

هنگامی که ccrimp انجام شد، آن را بررسی کنید تا مطمئن شوید که همه علائم وجود دارد و هیچ ترک وجود ندارد.

3. برنامه کنترل استرس

چرا به کنترل استرس نیاز دارید؟

در اینجا چیزی است که در مورد سطوح MV وجود دارد - نقطه ای که عایق به پایان می رسد استرس زیادی را تجربه خواهد کرد. ماستیک ها یا لوله های کنترل استرس این استرس را به طور یکنواخت پخش می کنند و به شما امکان می دهند از هر گونه خرابی جلوگیری کنید.

استفاده از مواد کنترل استرس

تنها کاری که باید انجام دهید این است که لوله کنترل تنش را بلغزانید تا بعداً یک ماستیک دقیق تشکیل شود. همچنین از پوشش یکنواخت با همپوشانی مناسب روی عایق و برش صفحه اطمینان حاصل کنید. همچنین، قبل از اینکه جلو بروید، تأیید کنید که لوله در مرکز قرار دارد.

4. نصب لوله عایق سرماخوردگی

لوله را قرار دهید

لوله از پیش باز شده را روی قسمت انتهایی قرار دهید و مطمئن شوید که علائم تراز با موقعیت های توصیه شده مطابقت دارند.

هسته را بردارید

هسته داخلی را بکشید و در حین باز شدن لوله به طور یکنواخت منقبض شود. این یک مانع عایق را تشکیل می دهد، اما همچنین به خاطر داشته باشید که اطمینان حاصل کنید که لوله در مرکز قرار می گیرد و در طول کابل جابجا نمی شود.

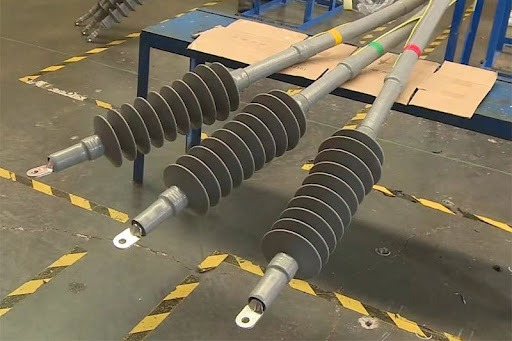

5. نصب لوله در فضای باز / ضد ردیابی (ترمینال های فضای باز)

کاری که لوله ضد ردیابی انجام می دهد

پایانه های فضای باز به مقاومت بیشتری در برابر رطوبت، نور UV و سایر آلاینده ها نیاز دارند. برای اطمینان از این امر، به لوله های ضد ردیابی نیاز دارید.

نحوه نصب لوله های ضد ردیابی

تنها کاری که باید انجام دهید این است که لوله را در موقعیت مناسب قرار دهید و هسته را بیرون بیاورید تا مهر و موم محکمی به دست آید. همچنین می توانید برای دریافت پوشش مناسب به دستورالعمل های سازنده مراجعه کنید.

اگر به آب بندی اضافی نیاز دارید، می توانید نوار آب بندی را در پایه اضافه کنید - به خصوص برای نصب هایی که در محیط های سخت انجام می شود.

بررسی ها و تست های پس از نصب

پس از اتمام نصب، توصیه می کنیم چند مرحله کنترل کیفیت را فقط برای ایمن بودن بیشتر انجام دهید:

بازرسی بصری

اطمینان حاصل کنید که همه اجزای شما به درستی کوچک، تراز و بدون نوردهی هستند.

چک های مکانیکی

همچنین می‌خواهید مطمئن شوید که گیره به درستی چین خورده و به ترمینال تجهیزات محکم شده است.

تست مقاومت عایق

با یک تستر عایق، مقاومت عایق ایده آل را تأیید کنید. اطمینان حاصل کنید که شیرها در محدوده قابل قبول برای نوع کابل و برای کلاس ولتاژ قرار دارند.

از مستندات مناسب اطمینان حاصل کنید

سوابق دقیقی از مواردی مانند نوع پایان، اندازه کابل و نتایج همه آزمایش‌ها نگه دارید. برای عیب یابی و نگهداری، این مدارک مورد نیاز خواهد بود.

اشتباهات رایجی که در طول فرآیند نصب باید از آنها اجتناب کرد

حتی در حرفه‌ای‌ترین محیط‌ها، مهم است که از اشتباهات خاصی که می‌توانند قابلیت اطمینان فسخ شما را به خطر بیندازند، اجتناب کنید. در اینجا چند مورد برای مراقبت وجود دارد:

طول نوار نادرست

اگر صفحه نمایش، عایق یا غلاف طول مناسبی نداشته باشند، نمی توانید برای اجزای انتهایی مناسب باشید.

آسیب رساندن به عایق کابل

مطمئن شوید که هنگام برداشتن غلاف، عایق را به طور تصادفی برش ندهید، سوراخ نکنید، یا ضربه بزنید. این می تواند نقاط ضعف و حتی ترشح جزئی را در طول زمان ایجاد کند.

چین خوردگی ضعیف

مسائلی مانند کراوات پرس ناکارآمد و فشرده سازی ضعیف می توانند اتصالات با مقاومت بالا ایجاد کنند که در حین کار بیش از حد گرم می شوند.

نکات تعمیر و نگهداری و عیب یابی کیت پایان کابل

کیت های قطع کابل MV اولیه به گونه ای ساخته شده اند که نیازی به تعمیر و نگهداری زیادی ندارند. با این حال، همچنان مهم است که از بازرسی های دوره ای اطمینان حاصل شود تا هر گونه علائم خرابی را شناسایی و برطرف کنیم.

دستورالعمل های بازرسی معمول

• همیشه آلودگی یا تغییرات سطحی در پایانه را بررسی کنید

• پایانه های فضای باز شما نیز باید از نظر آلودگی، گرد و غبار و سایر عناصر خارجی بررسی شوند

• همه اجزا باید بدون هیچ گونه فشار مکانیکی در جای خود محکم بمانند

توصیه هایی برای جایگزینی

• اگر هر پایانه ای نشان دهنده ردیابی یا دسترسی به رطوبت باشد، توصیه می کنیم به جای تعمیر، آن را به طور کامل تعویض کنید.

• هنگامی که متوجه شدید پایانه های مختلف در یک مدار که علائم مشابهی از خرابی را نشان می دهند، ممکن است لازم باشد از بازرسی گسترده تری اطمینان حاصل کنید.

• به یاد داشته باشید که قطعات را فقط بر اساس مشخصات سازنده تعویض کنید

پایان

اگرچه ممکن است آسان به نظر برسد، فرآیند نصب کیت های پایان کابل MV یک فرآیند پیچیده است که نیاز به مراقبت زیادی دارد. با این حال، با ابزارهای مناسب و با دنبال کردن مراحلی که بیان کردیم، باید بتوانید از یک فرآیند یکپارچه لذت ببرید.
